OCIMF2009 επικυρωμένο πετρέλαιο προσαρμοσμένο μάνικα NBR 10 STS» βιομηχανική υψηλή πίεση 15Bar
Περιγραφή
Το 1990, ένας νέος τύπος της μάνικας STS αναπτύχθηκε για να καλύψει τις μοναδικές απαιτήσεις των παράκτιων μεταφορών STS. Είναι σημαντικό να σημειωθεί ότι οι λαστιχένιες μάνικες STS δεν προσαρμόζονται καθόλου διεθνώς - αναγνωρισμένα πρότυπα όπως η οργάνωση διεθνών προτύπων (ISO), τα βρετανικά πρότυπα (BS) ή τα ευρωπαϊκά πρότυπα (το EN). Οι κατασκευαστές ευθυγραμμίζουν γενικά με EN 1765 λαστιχένιες συνελεύσεις μανικών OCIMF το 2009 και των BS για τις υπηρεσίες αναρρόφησης και απαλλαγής πετρελαίου για τις συνελεύσεις.
Κατασκευή
Εσωτερικός σωλήνας: Εσωτερικός σωλήνας λάδι-ανθεκτικού NBR και συνθετικού λάστιχου. Εσωτερικό στρώμα της λαστιχένιας ένωσης με τις χημικές και σωματικές ιδιότητες για να είναι μακροπρόθεσμος ανθεκτικός στις συνθήκες ρευστού και εργασίας.
Ενίσχυση: Πλεγμένη ή σπειροειδής ενίσχυση, φιαγμένη από υψηλό εκτατό κλωστοϋφαντουργικό προϊόν με τον έλικα ανοξείδωτου. Το σπειροειδές πολύ ιδιαίτερα εκτατό χαλύβδινο σύρμα για να αντέξει την υψηλή πίεση αλλά επιτρέπει ευελιξία της μάνικας.
Εξωτερική κάλυψη: Πετρέλαιο και καιρός-ανθεκτική εξωτερική κάλυψη συνθετικού λάστιχου. εξωτερικό στρώμα της λαστιχένιας ένωσης με τις χημικές και σωματικές ιδιότητες για να προστατεύσει την ενίσχυση από τις περιβαλλοντικές συνθήκες και τη μηχανική ζημία.
Φλάντζα: Η ΚΑΛΥΜΜΈΝΗ συναρμολόγηση φλαντζών ANSI150 ΨΕΥΔΆΡΓΥΡΟΣ χρησιμοποιείται παγκοσμίως για να συνδέσει τις υψηλές μάνικες χαρακτηριστικά με τις αντλίες, τις μηχανές και τους κυλίνδρους, όπου οι συνελεύσεις μανικών υπο:βάλλω στις μεγάλες φορτώσεις πίεσης. Κατηγορία 150 Ansi B16.5 φλάντζα για τον ασφαλή ρευστό χειρισμό. Σχεδιασμένος για ασφαλής και εύκολος με την ελάχιστη επέμβαση χειριστών.
Προδιαγραφές
| Όνομα προϊόντων | OCIMF2009 επικυρωμένο πετρέλαιο προσαρμοσμένο μάνικα NBR 10 STS» βιομηχανική υψηλή πίεση 15Bar |
| Εμπορικό σήμα | DockFender |
| Πρότυπος αριθμός | Df-STS10IN |
| Υλικό | Φυσικό λάστιχο υψηλής επίδοσης, NBR |
| Πρότυπα | EN1765, OCIMF2009 |
| Πίεση εργασίας | 15-21 φραγμός |
| Συσκευασία | Πλαίσιο πλαστικών τσαντών + χάλυβα |
| Χαρακτηριστικό γνώρισμα | Εύκαμπτος, πετρέλαιο και UV ανθεκτικός |
| Μέρος | Μεταφορά πετρελαίου |
| Χρήση | Για τα sts/τη μεταφορά πετρελαίου αποβαθρών |
| Πιστοποιητικό | ABS DNV BV CCS LR |
| Χρώμα | Απαιτήσεις πελατών |
| Θερμοκρασία εργασίας | -15 degreee σε 200 βαθμό |
| Εσωτερική διάμετρος | 6» σε 16» |
| Πίεση σχεδίου | BAR 15 έως 21 |
| Μέγιστο διαθέσιμο μήκος | Μέχρι 12,2 μ (40ft) |
| Σχέδια | Hardwall ή αντανάκλαση |

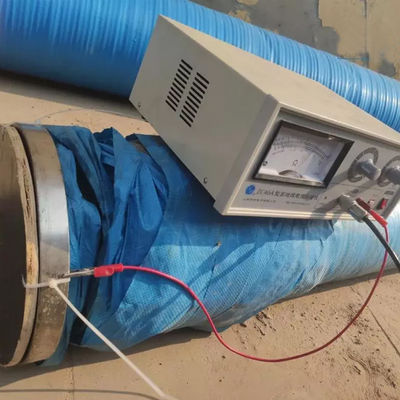

| Ηλεκτρικά | Συνεχής/ασυνεχής |
Χαρακτηριστικά γνωρίσματα
1. Υψηλή αναπήδηση-ανθεκτικότητα.
2. Κατασκευασθείσες επί παραγγελία συνελεύσεις.
3. Ενσωματωμένες συζεύξεις.
4. Μόνιμο μαρκάρισμα.
Εφαρμογές
●Ship-to-ship και πλοίου-ακτής
●LNG μαζική μεταφορά
●LNG
●Επίσης κατάλληλος για τις επιστροφής γραμμές ατμού
Πλεονεκτήματα
Επένδυση
Μαύρο λάστιχο νιτριλίων για να μεταβιβάσει το αργό πετρέλαιο και άλλα υγρά βασισμένα στο πετρέλαιο προϊόντα με ένα μέγιστο αρωματικό περιεχόμενο 50%. Σειρά θερμοκρασίας – 20°C σε +80°C (- 4°F σε 176°F).
Σύστημα συζεύξεων
Οι ενσωματωμένες βουλκανισμένες θηλές χάλυβα άνθρακα με το γαλβανισμένο Ansi B16.5 150lb ASTM A105 αύξησαν το πρόσωπο ολίσθηση-στις ενωμένες στενά ή φλάντζες λαιμών συγκόλλησης. Άλλες διατρήσεις είναι διαθέσιμες.
Ενίσχυση
Πολλαπλάσια στρώματα του υψηλής αντοχής συνθετικού σκοινιού ελαστικών αυτοκινήτου που δίνει την πίεση και την κούραση-αντίσταση και την αναπήδηση-ανθεκτικότητα εξασφαλίζοντας ότι η μάνικα επαναλαμβάνει τα κυκλικά χαρακτηριστικά της διατομής και απόδοσης μετά από την προσωρινή συστροφή που μπορεί να εμφανιστεί κατά τη λειτουργία. Διαθέσιμος ηλεκτρικά συνεχής ή ασυνεχής.
Εξασφάλιση ποιότητας
A486 οι μάνικες πετρελαίου σχεδιάζονται σύμφωνα με τον τύπο L15 BSEN 1765:2004 και τον οδηγό μεταφοράς OCIMF STS. Απόδειξη που εξετάζεται στην πίεση εργασίας 1,5 Χ με τη δοκιμή και τα υλικά πιστοποιητικά που εκδίδονται.
