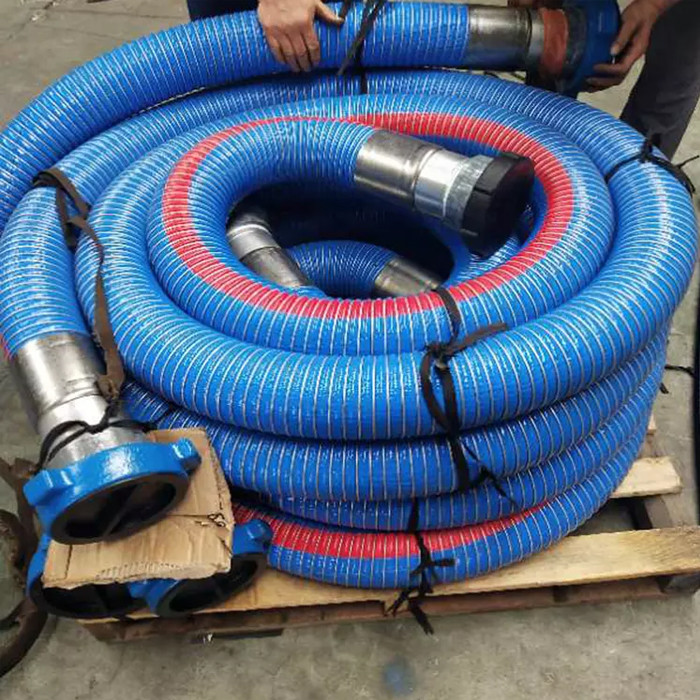

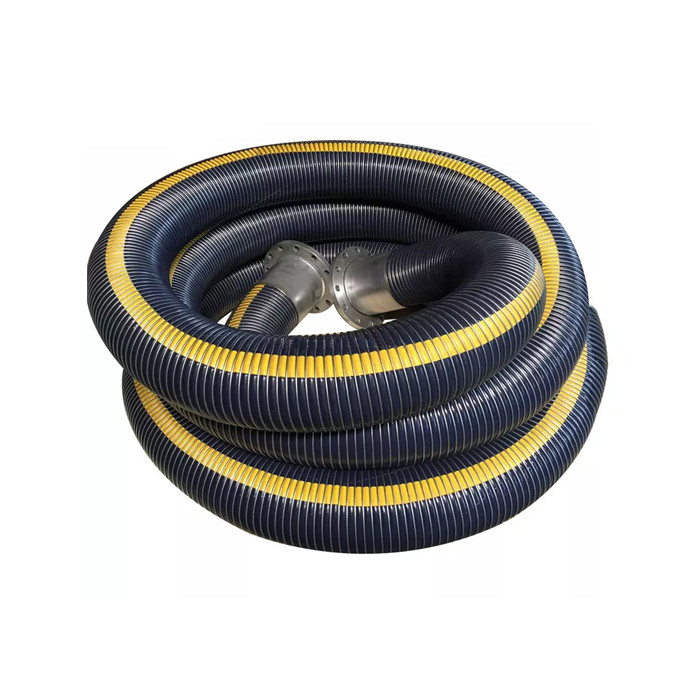

EN13766 εύκαμπτη πίεση μανικών προδιαγραφών STS 21Bar για τη μεταφορά πετρελαίου
Περιγραφή
Η άσπρη σύνθετη STS μάνικα πολυ-LNG σχεδιάζεται ειδικά για την παράκτια χρήση στους τραχιούς όρους, όπως το σκάφος - - στείλετε τις διαδικασίες όπου LNG σε μια θερμοκρασία -164°C θα ξεφορτωθεί. Η σύνθετη μάνικα STS μπορεί να χρησιμοποιηθεί στις διαφορετικές διαδικασίες όπως δίπλα-δίπλα και το διαδοχικό ξεφόρτωμα. Αυτές οι μάνικες είναι επίσης κατάλληλες ως επιστροφής γραμμή ατμού σε σχέση με με άλλα συστήματα μεταφοράς όπως τη φόρτωση των όπλων και των εύκαμπτων συστημάτων σωληνώσεων.
Οι μάνικες STS πιστοποιούνται από διάφορες κοινωνίες κατηγορίας όπως dnv-GL, το γραφείο Veritas (BV) και το αμερικανικό γραφείο της ναυτιλίας (ABS) σύμφωνα με το EN 1474-ΙΙ και το EN 12434. Αυτές οι μάνικες είναι έτοιμες να χρησιμοποιηθούν σε EN 1474-ΙΙΙ επικυρωμένα συστήματα σε όλο τον κόσμο. Ένα εκτεταμένο πρόγραμμα δοκιμής με TNO και τη Shell και τα πολλαπλάσια έτη λειτουργικής εμπειρίας έχουν αποδείξει ότι οι άσπρες σύνθετες STS μάνικες πολυ-LNG είναι αξιόπιστες. Δίπλα σε αυτόν είναι επίσης ασφαλείς να χρησιμοποιήσουν σε όλο το είδος δυναμικών όρων συμπεριλαμβανομένου του παράκτιου LNG σκάφους - - στέλνουν τις διαδικασίες μεταφοράς.
Προδιαγραφές
| Όνομα προϊόντων |
EN13766 εύκαμπτη πίεση μανικών προδιαγραφών STS 21Bar για τη μεταφορά πετρελαίου |
| Εμπορικό σήμα |
DockFender |
| Πρότυπος αριθμός |
Df-ST10IN |
| Υλικό |
Κορυφαίο PTFE |
| Πρότυπα |
EN13765/EN13766 |
| Παράγοντας ασφάλειας |
6:1 |
| Υπηρεσία επεξεργασίας |
Σχήμα |
| Απόδοση |
Αντίσταση γήρανσης, αντίσταση όζοντος, αντίσταση πετρελαίου |
| Χρώμα |
Οποιοδήποτε χρώμα είναι ΕΝΤΑΞΕΙ |
| Σχήμα σχεδίων |
Διαθέσιμος σύμφωνα με το σχέδιο στην παραγωγή |
| Συσκευασία |
Εσωτερικός-πλαστική τσάντα Εξωτερικός - τυποποιημένες παλέτες, ξύλινη περίπτωση ή ως απαίτησή σας |
| Χρήση |
Πολυ-σκοπός-τερματικά, κεκλιμένες ράμπες RO/$L*RO, τερματικά επιβατικών σκαφών, φορτηγίδα |
| Υπηρεσία |
Θερμή και γρήγορη υπηρεσία απάντησης που παρέχεται από την επαγγελματική ομάδα πωλήσεων προς εξαγωγή την εμπειρία πολλών ετών στο χειρισμό των εξαγωγών στις ΗΠΑ, την Ευρώπη, την Αυστραλία και άλλες χώρες. |
| Πρότυπο |
Διαστάσεις |
Πίεση εργασίας |
Παράγοντας ασφάλειας |
Κάμπτοντας ακτίνα |
Βάρος |
Μήκος |
| Σύνθετος |
[χιλ.] |
[ίντσα] |
[φραγμός] |
[PSI] |
[κλ] |
[μ] |
| Df-CH20 |
20 |
3/4» |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| Df-CH25 |
25 |
1» |
16 |
230 |
6:1 |
100 |
1 |
40 |
| Df-CH32 |
32 |
11/4» |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| Df-CH40 |
40 |
11/2» |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| Df-CH50 |
50 |
2» |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| Df-CH65 |
65 |
21/2» |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| Df-CH80 |
80 |
3» |
16 |
230 |
6:1 |
260 |
4 |
40 |
| Df-CH100 |
100 |
4» |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| Df-CH125 |
125 |
5» |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| Df-CH150 |
150 |
6» |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| Df-CH200 |
200 |
8» |
16 |
230 |
6:1 |
750 |
18 |
40 |
| Df-CH250 |
250 |
10» |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Τα διάφορα μεγέθη μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις. |
Χαρακτηριστικά γνωρίσματα
1. Πλήρως υποχωρητικός με EN13765 & 13766.
2. Πολύ εύκαμπτη και μικρή κάμπτοντας ακτίνα.
3. Χημική αντίσταση πετρελαίου.
4. Ανοξείδωτο/σύζευξη/φλάντζα HDG προαιρετικές.
Εφαρμογές
●Ship-to-ship και πλοίου-ακτής
●LNG μαζική μεταφορά
●LNG
●Επίσης κατάλληλος για τις επιστροφής γραμμές ατμού
●Πετρελαιοφόρο
Πλεονεκτήματα
Συνελεύσεις μανικών
Λόγω της συχνά επικίνδυνης μεταβίβασης χρησιμοποιούμενης συνιστάται η σύνθετη μάνικα να πρέπει μόνο να χρησιμοποιηθεί με τις κατάλληλα σταθερές συναρμολογήσεις. Οι σύνθετες μάνικες εγκαθίστανται κανονικά με την κτυπημένη καλώδιο μέθοδο ή από εξωτερικό crimp. Όλες οι μάνικες έχουν έναν 6 έως 1 παράγοντα ασφάλειας.
Δοκιμή
Όλες οι συνελεύσεις μανικών πρέπει να είναι πίεση που εξετάζεται hydrostatically ενάμισι φορές στη μέγιστη συνιστώμενη πίεση εργασίας και που εξετάζεται ηλεκτρικά για να επιβεβαιώσει τη συνοχή ανά:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, Ο EN ISO 8031:2009, Ο EN ISO 1402

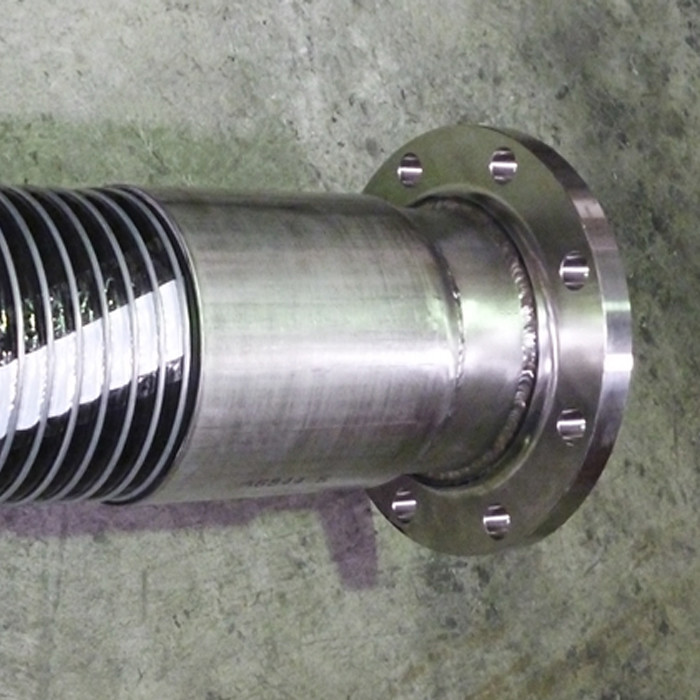

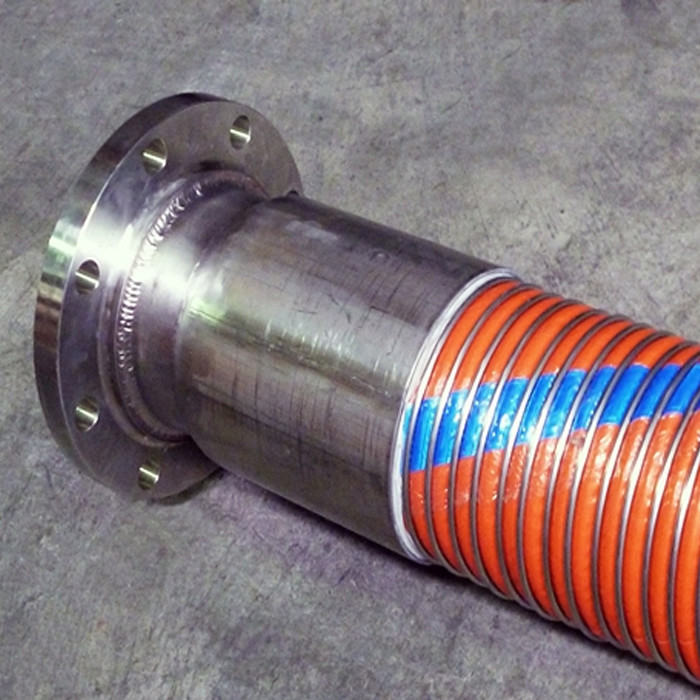

Συναρμολογήσεις
Ένα ευρύ φάσμα των συναρμολογήσεων μπορεί να παρασχεθεί όπως Camlocks, οι βιδωμένες συναρμολογήσεις, οι φλάντζες κ.λπ.
Υλικές συναρμολογήσεις - ανοξείδωτο, αργίλιο, συνήθεια.
