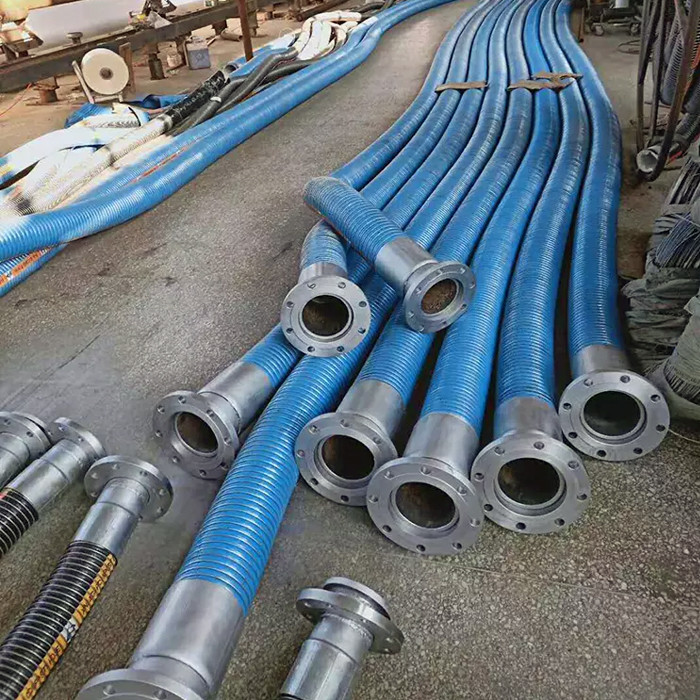

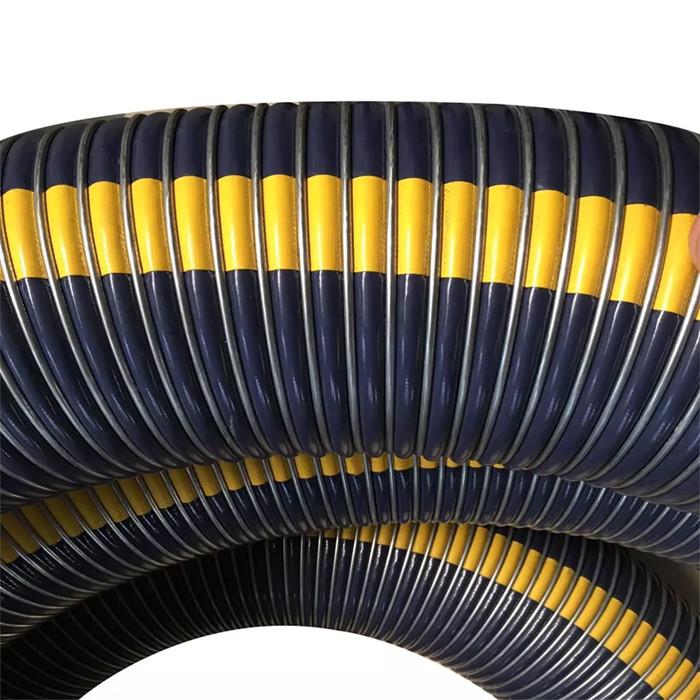

Η μάνικα EN13766 υψηλού STS πετρελαίου πιστοποίησε το εύκαμπτο σύνθετο χαλύβδινο σύρμα μανικών
Περιγραφή
Τα αξιόπιστα συστήματα μεταφοράς είναι ένα στοιχείο κλειδί στην ανάπτυξη να επιπλεύσουν LNG της τεχνολογίας. Η πολυ-σύνθετη μάνικα STS μπορεί να αποδειχθεί μια αξιόπιστη και οικονομικώς αποδοτική λύση. TNO, η ολλανδική ερευνητική οργάνωση συμβάσεων, έχει εκτελέσει ένα εκτενές πρόγραμμα δοκιμής για την πολυ-σύνθετη μάνικα του B.V. Gutteling γιατί το σκάφος - - στέλνει LNG (STS) τις μεταφορές. Έχει οδηγήσει στα προσόντα της μάνικας σύμφωνα με το EN1474-μέρος 2.
Η σύνθετη μάνικα STS είναι το πρώτο προϊόν που ήταν κατάλληλο σύμφωνα με αυτά τα νέα διεθνώς αποδεκτά πρότυπα. Το πρόγραμμα δοκιμής εκτελέσθηκε σε στενή συνεργασία με το B.V., EXMAR και DNV Gutteling. Εστίασε στη μηχανική και συμπεριφορά ροής στις περιβαλλοντικές και κρυογόνες λειτουργούσες συνθήκες. Παραπάνω από τις EN1474-απαιτήσεις, ένα πολλαπλής στάθμης πρόγραμμα δοκιμής εκτελείται, περισσότερα δείγματα εξετάζονται και περισσότεροι ακραίοι συνδυασμοί φορτίων εφαρμόζονται. Ο σκοπός ήταν να παρασχεθεί ένα σύνολο στοιχείων που επιτρέπει τα προσόντα συστημάτων μεταφοράς σύμφωνα με το EN1474-μέρος 3.
Προδιαγραφές
| Υλικό |
PTFE, γαλβανισμένο χαλύβδινο σύρμα, ντυμένο PVC ύφασμα πολυεστέρα |
| Όνομα προϊόντων |
Η μάνικα EN13766 υψηλού STS πετρελαίου πιστοποίησε τον εύκαμπτο σύνθετο χάλυβα Wirer μανικών |
| Μέγεθος |
Df-CH80 |
| Εσωτερικό καλώδιο |
Ανοξείδωτο 316 |
| Επένδυση |
Πολυαμίδιο |
| Σφάγιο |
Υφάσματα πολυαμιδίων, ταινίες πολυεστέρα |
| Εξωτερικό καλώδιο |
Ανοξείδωτο 316 |
| Πίεση εργασίας |
φραγμός 10 στο BAR 21 |
| Μέγιστο μήκος |
40 μέτρα |
| Δείγμα |
Διαθέσιμος |
| Χρόνος παράδοσης |
Κανονικά 3-5 ημέρες |
| Πρότυπο |
Διαστάσεις |
Πίεση εργασίας |
Παράγοντας ασφάλειας |
Κάμπτοντας ακτίνα |
Βάρος |
Μήκος |
| Σύνθετος |
[χιλ.] |
[ίντσα] |
[φραγμός] |
[PSI] |
[κλ] |
[μ] |
| Df-CH20 |
20 |
3/4» |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| Df-CH25 |
25 |
1» |
16 |
230 |
6:1 |
100 |
1 |
40 |
| Df-CH32 |
32 |
11/4» |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| Df-CH40 |
40 |
11/2» |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| Df-CH50 |
50 |
2» |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| Df-CH65 |
65 |
21/2» |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| Df-CH80 |
80 |
3» |
16 |
230 |
6:1 |
260 |
4 |
40 |
| Df-CH100 |
100 |
4» |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| Df-CH125 |
125 |
5» |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| Df-CH150 |
150 |
6» |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| Df-CH200 |
200 |
8» |
16 |
230 |
6:1 |
750 |
18 |
40 |
| Df-CH250 |
250 |
10» |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Τα διάφορα μεγέθη μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις. |
Χαρακτηριστικά γνωρίσματα
1. Πλήρως υποχωρητικός με EN13765 & 13766.
2. Πολύ εύκαμπτη και μικρή κάμπτοντας ακτίνα.
3. Χημική αντίσταση πετρελαίου.
4. Ανοξείδωτο/σύζευξη/φλάντζα HDG προαιρετικές.
Εφαρμογές
●Ship-to-ship και πλοίου-ακτής
●LNG μαζική μεταφορά
●LNG
●Επίσης κατάλληλος για τις επιστροφής γραμμές ατμού
●Πετρελαιοφόρο
Πλεονεκτήματα
Συνελεύσεις μανικών
Λόγω της συχνά επικίνδυνης μεταβίβασης χρησιμοποιούμενης συνιστάται η σύνθετη μάνικα να πρέπει μόνο να χρησιμοποιηθεί με τις κατάλληλα σταθερές συναρμολογήσεις. Οι σύνθετες μάνικες εγκαθίστανται κανονικά με την κτυπημένη καλώδιο μέθοδο ή από εξωτερικό crimp. Όλες οι μάνικες έχουν έναν 6 έως 1 παράγοντα ασφάλειας.
Δοκιμή
Όλες οι συνελεύσεις μανικών πρέπει να είναι πίεση που εξετάζεται hydrostatically ενάμισι φορές στη μέγιστη συνιστώμενη πίεση εργασίας και που εξετάζεται ηλεκτρικά για να επιβεβαιώσει τη συνοχή ανά:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, Ο EN ISO 8031:2009, Ο EN ISO 1402
Συναρμολογήσεις

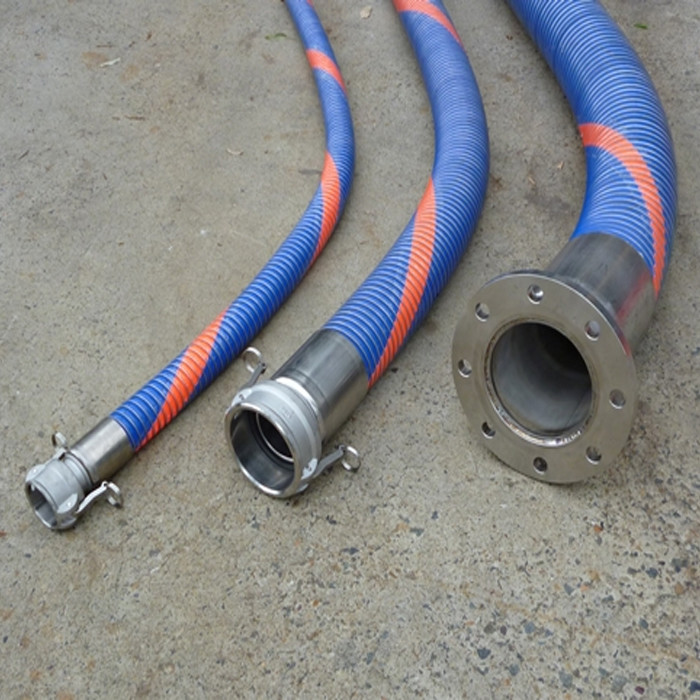

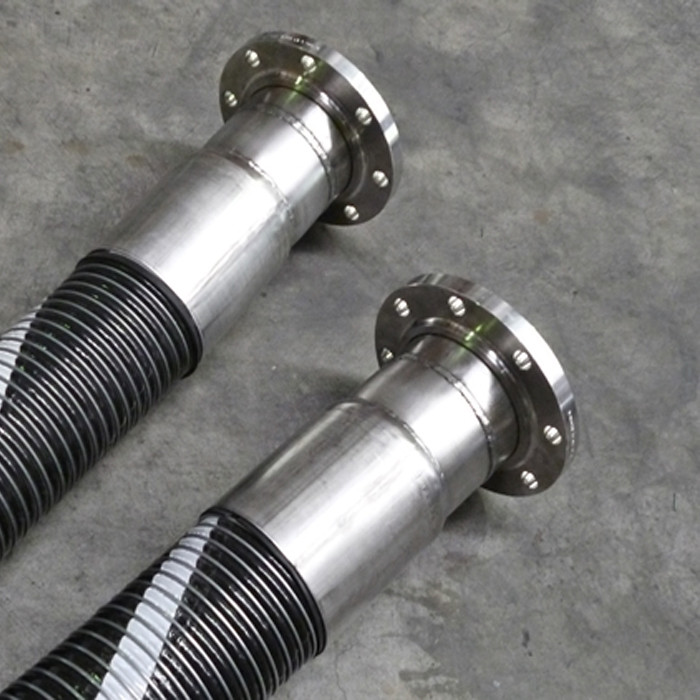

Ένα ευρύ φάσμα των συναρμολογήσεων μπορεί να παρασχεθεί όπως Camlocks, οι βιδωμένες συναρμολογήσεις, οι φλάντζες κ.λπ.
Υλικές συναρμολογήσεις - ανοξείδωτο, αργίλιο, συνήθεια.
