15Bar σύνθετος οδηγός 12 μανικών EN13766 STS» ενισχυμένο φιλικό προς το περιβάλλον μαζούτ χαλύβδινων συρμάτων
Περιγραφή
Τα συστήματα μεταφοράς είναι ένα κρίσιμο enabler για επιπλέον LNG. Για να ξεφορτώσουν LNG παράκτια, τα διάφορα εναέρια και επιπλέοντα συστήματα μεταφοράς είναι αυτήν την περίοδο υπό ανάπτυξη. Μερικοί είναι βασισμένοι στην τεχνολογία βραχιόνων φόρτωσης, άλλες στον εύκαμπτη σωλήνα μετάλλων ή τη μάνικα πολυ-σύνθετων STS.

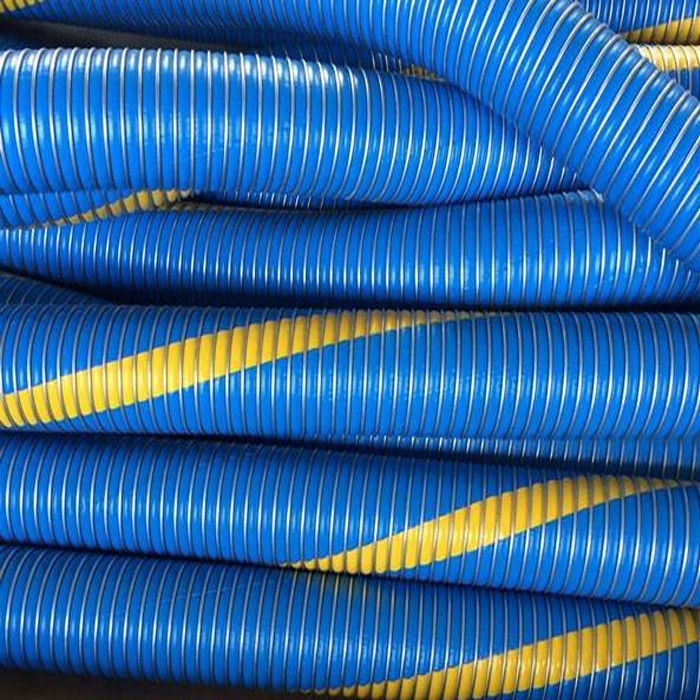

Η μάνικα πολυ-σύνθετων STS αποτελείται από τα ελικοειδή καλώδια, τις λεπτές υγρές σφιχτές ταινίες των πολυμερών υλικών και τα στρώματα του υφάσματος όπως τα πολυμερή υλικά. Για τις επιπλέουσες μάνικες η σύνθετη μάνικα STS καλύπτεται με τη μόνωση και μια πολυμερή εξωτερική μάνικα. Οι παρόμοιες σύνθετες μάνικες χρησιμοποιούνται συχνά στο πετρέλαιο και τη χημική βιομηχανία για τη μεταφορά. Ως τέτοια, η σύνθετη τεχνολογία μανικών STS δεν είναι νέα. Εντούτοις, οι απαιτήσεις αξιοπιστίας και ασφάλειας και η κρυογόνος θερμοκρασία κάνουν κατά τη λειτουργία τη LNG μάνικα μια κατηγορία από μόνο του.
Προδιαγραφές
| Στοιχείο |
15Bar σύνθετος οδηγός 12 μανικών EN13766 STS» ενισχυμένο φιλικό προς το περιβάλλον μαζούτ χαλύβδινων συρμάτων |
| Υλικό |
Κορυφαίο PTFE |
| Μέγεθος διαθέσιμο |
Διάμετρος: 32800mm Length≤40m |
| Πίεση εργασίας |
10-21Bar |
| Κενό |
0.9Bar |
| Χρώμα |
Διαφανές, μαύρος, άσπρος, οποιοδήποτε χρώμα pantone είναι διαθέσιμο |
| Εφαρμογή |
Αναρρόφηση & μαζούτ ή λιπαντικά απαλλαγής στα φορτηγά ή τις σταθερές καταθέσεις |
| Κανόνες |
EN13766 & En13765 |
| Σειρά θερμοκρασίας |
-30℃ σε +100℃ |
| Παράγοντας ασφάλειας |
6:1 |
|
Χημική αντίσταση
|
Τροφοδοτήστε με καύσιμα το Α: Καμία επιδείνωση |
| Πετρέλαιο 3: Καμία επιδείνωση |
| Λαδώνοντας πετρέλαιο: Καμία επιδείνωση |
| Τέμνον πετρέλαιο: Καμία επιδείνωση |
| Αραιό HCL: Καμία επιδείνωση |
| Πρότυπο |
Διαστάσεις |
Πίεση εργασίας |
Παράγοντας ασφάλειας |
Κάμπτοντας ακτίνα |
Βάρος |
Μήκος |
| Σύνθετος |
[χιλ.] |
[ίντσα] |
[φραγμός] |
[PSI] |
[κλ] |
[μ] |
| Df-CH20 |
20 |
3/4» |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| Df-CH25 |
25 |
1» |
16 |
230 |
6:1 |
100 |
1 |
40 |
| Df-CH32 |
32 |
11/4» |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| Df-CH40 |
40 |
11/2» |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| Df-CH50 |
50 |
2» |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| Df-CH65 |
65 |
21/2» |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| Df-CH80 |
80 |
3» |
16 |
230 |
6:1 |
260 |
4 |
40 |
| Df-CH100 |
100 |
4» |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| Df-CH125 |
125 |
5» |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| Df-CH150 |
150 |
6» |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| Df-CH200 |
200 |
8» |
16 |
230 |
6:1 |
750 |
18 |
40 |
| Df-CH250 |
250 |
10» |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Τα διάφορα μεγέθη μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις. |
Χαρακτηριστικά γνωρίσματα
1. Καλή αντίσταση στη θετική και αρνητική πίεση.
2. Ηλεκτροστατική λειτουργία απαλλαγής.
3. Μπορεί να αντέξει την υψηλή πίεση, να ένδυση-αντισταθεί.
4. Υψηλής θερμοκρασίας αντίσταση.
5. Έχει την καλή αντίσταση πετρελαίου και τη χημική αντίσταση διάβρωσης.
6. Η συγγένεια χρήσης είναι ισχυρή, αισθάνεται καλή, δεν κολλά, ζωηρόχρωμος.
Εφαρμογές

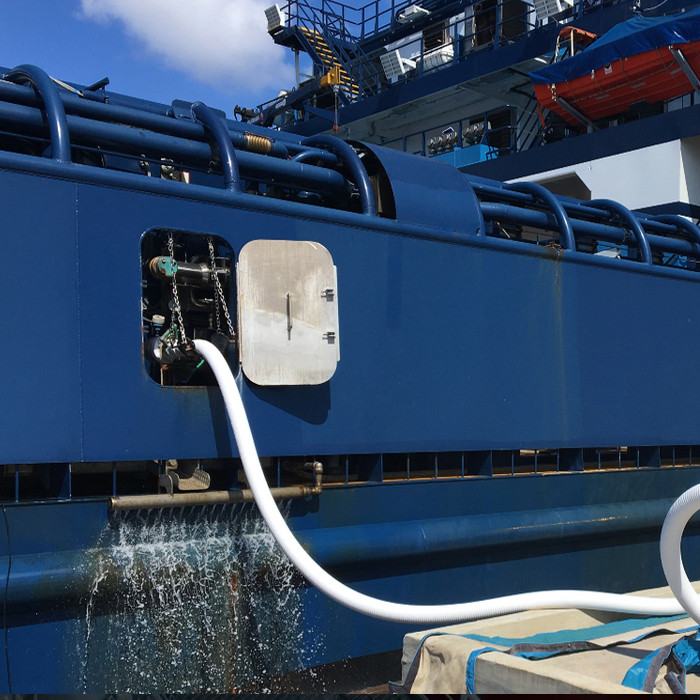

●Ship-to-ship και πλοίου-ακτής
●LNG μαζική μεταφορά
●LNG
●Επίσης κατάλληλος για τις επιστροφής γραμμές ατμού
●Πετρελαιοφόρο
Πλεονεκτήματα

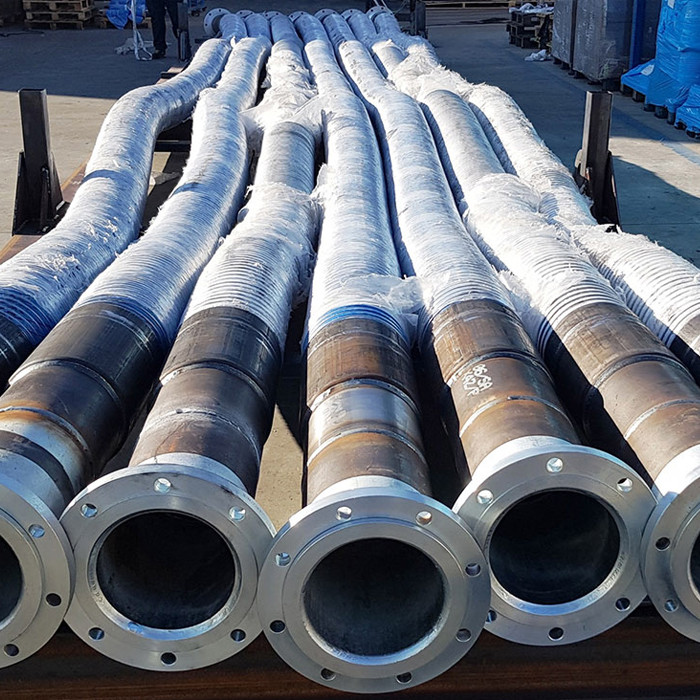

Συνελεύσεις μανικών
Λόγω της συχνά επικίνδυνης μεταβίβασης χρησιμοποιούμενης συνιστάται η σύνθετη μάνικα να πρέπει μόνο να χρησιμοποιηθεί με τις κατάλληλα σταθερές συναρμολογήσεις. Οι σύνθετες μάνικες εγκαθίστανται κανονικά με την κτυπημένη καλώδιο μέθοδο ή από εξωτερικό crimp. Όλες οι μάνικες έχουν έναν 6 έως 1 παράγοντα ασφάλειας.
Δοκιμή
Όλες οι συνελεύσεις μανικών πρέπει να είναι πίεση που εξετάζεται hydrostatically ενάμισι φορές στη μέγιστη συνιστώμενη πίεση εργασίας και που εξετάζεται ηλεκτρικά για να επιβεβαιώσει τη συνοχή ανά:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, Ο EN ISO 8031:2009, Ο EN ISO 1402
Συναρμολογήσεις

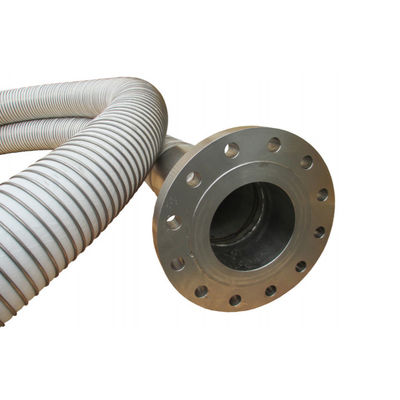

Ένα ευρύ φάσμα των συναρμολογήσεων μπορεί να παρασχεθεί όπως Camlocks, οι βιδωμένες συναρμολογήσεις, οι φλάντζες κ.λπ.
Υλικές συναρμολογήσεις - ανοξείδωτο, αργίλιο, συνήθεια.
