Φτερό από καουτσούκ κυλίνδρου Υψηλής απορρόφησης ενέργειας χαμηλής τριβής Μεγάλη διάρκεια ζωής
Τα Roller Fenders είναι μηχανικά εξαρτήματα θαλάσσιων φτερών και καθοδήγησης σκαφών που έχουν αναπτυχθεί για εφαρμογές όπου τα σκάφη απαιτούν προστασία από κρούση και ελεγχόμενη κατευθυντική κίνηση έναντι σταθερών θαλάσσιων κατασκευών.
Περιγραφή

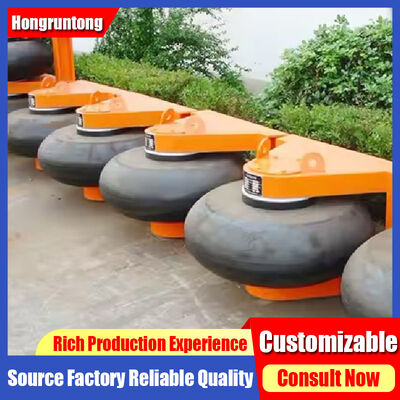

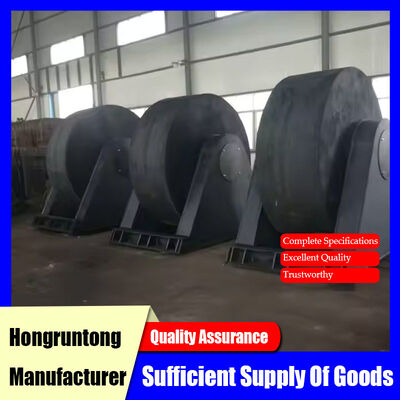

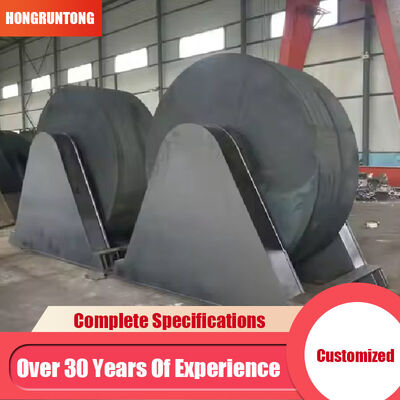

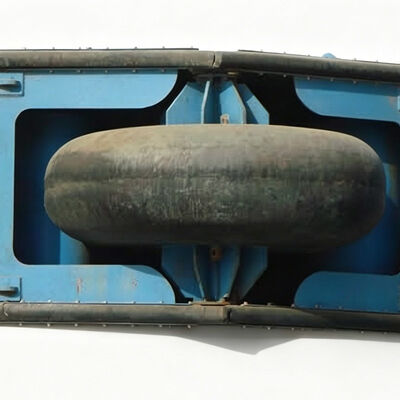

Σε αντίθεση με τα συμβατικά σταθερά συστήματα φτερών που απορροφούν κυρίως την ενέργεια επαφής μέσω συμπίεσης από καουτσούκ, ένα Roller Fender ενσωματώνει έναν κυλινδρικό ελαστικό κύλινδρο τοποθετημένο σε έναν χαλύβδινο άξονα και στη δομή στήριξης. Όταν το κύτος του σκάφους έρχεται σε επαφή με τον κύλινδρο, το κυλινδρικό σώμα περιστρέφεται γύρω από τον άξονά του, επιτρέποντας τη μετατροπή της σχετικής κίνησης του σκάφους σε ελεγχόμενη κίνηση κύλισης. Αυτή η αρχή λειτουργίας μειώνει την τριβή ολίσθησης στη διεπαφή επαφής ενώ μεταφέρει το εφαρμοζόμενο φορτίο μέσω του κυλίνδρου, του άξονα, της διάταξης ρουλεμάν και του πλαισίου στήριξης στην προστατευμένη κατασκευή.
Το σώμα του κυλίνδρου κατασκευάζεται γενικά από θαλάσσιο καουτσούκ υψηλής αντοχής που έχει σχεδιαστεί για να παρέχει ελαστική παραμόρφωση, αντοχή στην τριβή, αντοχή στην κόπωση και περιβαλλοντική ανθεκτικότητα. Η ένωση καουτσούκ πρέπει να διατηρεί κατάλληλες μηχανικές ιδιότητες υπό επαναλαμβανόμενη συμπίεση και περιστροφή, ενώ παραμένει ικανή να λειτουργεί υπό εξωτερική έκθεση στη θάλασσα, πιτσίλισμα θαλασσινού νερού, υγρασία, υπεριώδη ακτινοβολία και διακύμανση θερμοκρασίας.
Ο εσωτερικός άξονας παρέχει την κύρια περιστροφική υποστήριξη για τον κύλινδρο και μεταφέρει μηχανικές δυνάμεις προς τη δομή στήριξης. Ανάλογα με τη διαμόρφωση του συστήματος, ενσωματώνονται εξαρτήματα ρουλεμάν ή δακτυλίου για τη διατήρηση της ελεγχόμενης περιστροφής και τη μείωση της μηχανικής αντίστασης. Το πλαίσιο στήριξης έχει σχεδιαστεί για να διατηρεί τη θέση του κυλίνδρου υπό επαναλαμβανόμενη επαφή του σκάφους και να κατανέμει τα φορτία που προκύπτουν στον τοίχο της αποβάθρας, στη δομή της αποβάθρας, στον τοίχο κλειδαριάς, στη δομή οδηγού ή σε άλλη υποδομή υποστήριξης.
Μελέτη περίπτωσης: Εγκατάσταση φτερού κυλίνδρων για εγκατάσταση επισκευής φορτηγών χύδην φορτίου 52.000 DWT στη Νότια Κορέα
Μια σημαντική εγκατάσταση επισκευής πλοίων στη νότια ακτή της Νότιας Κορέας λειτουργεί πολλές αποβάθρες για εμπορικά πλοία, συμπεριλαμβανομένων πλοίων μεταφοράς χύδην φορτίου, πλοίων μεταφοράς εμπορευματοκιβωτίων και μεγάλων φορτηγών πλοίων πολλαπλών χρήσεων. Μία από τις εισόδους της ξηράς αποβάθρας χρησιμοποιήθηκε συχνά από πλοία της περιοχής 40.000 έως 60.000 DWT. Το υπάρχον σύστημα προστασίας αποτελούνταν κυρίως από σταθερά στοιχεία από καουτσούκ, αλλά η ομάδα χειρισμού παρατήρησε σημαντική τριβή όταν τα σκάφη έρχονται σε επαφή με τη δομή εισόδου υπό γωνία.
Το ναυπηγείο ξεκίνησε ένα έργο βελτίωσης που επικεντρώθηκε στη μείωση της τριβής διατηρώντας παράλληλα επαρκή προστασία από κρούσεις. Ένα σύστημα Roller Fender επιλέχθηκε για τα τμήματα υψηλής επαφής της εισόδου. Η μηχανική αξιολόγηση έλαβε υπόψη τις διαστάσεις των μεγαλύτερων τακτικά εξυπηρετούμενων σκαφών, τον διαθέσιμο χώρο τοποθέτησης, την ταχύτητα προσέγγισης του σκάφους, το ύψος επαφής και την αναμενόμενη κατεύθυνση σχετικής κίνησης.
Το επιλεγμένο σύστημα χρησιμοποιούσε κυλινδρικούς κυλίνδρους από καουτσούκ βαρέως τύπου που υποστηρίζονταν από χαλύβδινους άξονες και ενισχυμένους δομικούς βραχίονες. Η εγκατάσταση ολοκληρώθηκε σταδιακά κατά μήκος των τμημάτων υψηλής επαφής της εισόδου της αποβάθρας. Κάθε κύλινδρος ελέγχθηκε για ελεύθερη περιστροφή μετά τη μηχανική στερέωση και τα σημεία σύνδεσης επιθεωρήθηκαν πριν τεθεί το σύστημα σε κανονική λειτουργία.
Η πρώτη επιχειρησιακή δοκιμή αφορούσε ένα φορτηγό χύδην φορτίου περίπου 52.000 DWT. Όταν το κύτος ήρθε σε επαφή με τα φτερά των κυλίνδρων, οι κυλινδρικοί κύλινδροι περιστράφηκαν ως απάντηση στη διαμήκη κίνηση του σκάφους. Η επαφή ήταν πιο προοδευτική από την προηγούμενη σταθερή διάταξη και το σκάφος κινήθηκε μέσα από την είσοδο χωρίς την έντονη αλληλεπίδραση ολίσθησης που παρατηρήθηκε προηγουμένως.
Μετά την αρχική δοκιμή, το σύστημα παρακολουθήθηκε κατά τη διάρκεια πολλαπλών εργασιών σύνδεσης. Η επιθεώρηση έδειξε ότι οι επιφάνειες του κυλίνδρου παρουσίασαν κατανεμημένη επαφή αντί για επίμονη τριβή σε μία μόνο σταθερή θέση. Το ναυπηγείο ανέφερε επίσης ότι η διάταξη κυλίνδρων παρείχε μια πιο προβλέψιμη διαδρομή επαφής κατά τις μικρές πλευρικές αποκλίσεις στην ευθυγράμμιση του σκάφους.
Χαρακτηριστικά
Ελαστικός κύλινδρος υψηλής αντοχής με ελεγχόμενη παραμόρφωση
Ο λαστιχένιος κύλινδρος έχει σχεδιαστεί για να αντέχει σε επαναλαμβανόμενες μηχανικές φορτίσεις διατηρώντας παράλληλα ελεγχόμενη ελαστική παραμόρφωση. Κατά την επαφή του σκάφους, το σώμα από καουτσούκ συμπιέζεται σύμφωνα με το εφαρμοζόμενο φορτίο και τη γεωμετρία επαφής, δημιουργώντας μια παραμορφώσιμη διεπαφή μεταξύ του κύτους και της δομής στήριξης. Αυτή η παραμόρφωση κατανέμει τη δύναμη επαφής σε μια κατάλληλη περιοχή και εμποδίζει την άμεση μεταφορά ολόκληρου του φορτίου κρούσης σε μια άκαμπτη δομική σύνδεση.
Περιστροφικός άξονας και δομή μεταφοράς φορτίου
Ο άξονας είναι υπεύθυνος για τη στήριξη του κυλίνδρου και τη μεταφορά επιχειρησιακών δυνάμεων στο πλαίσιο στήριξης. Κατά την επαφή, το σκάφος εφαρμόζει έναν συνδυασμό ακτινικών και εφαπτομενικών δυνάμεων στον ελαστικό κύλινδρο. Αυτές οι δυνάμεις μεταδίδονται μέσω του ελαστικού σώματος προς τον άξονα και στη συνέχεια στα έδρανα, τους βραχίονες και τη δομική σύνδεση.
Μειωμένη τριβή μέσω της επαφής κύλισης
Μία από τις κύριες μηχανικές λειτουργίες ενός Fender Roller είναι η μείωση της τριβής που δημιουργείται όταν ένα σκάφος κινείται κατά μήκος μιας προστατευμένης κατασκευής. Ο περιστρεφόμενος κύλινδρος αλλάζει αυτή την αλληλεπίδραση επιτρέποντας στο στοιχείο επαφής να περιστρέφεται ως απόκριση στην κίνηση του σκάφους. Αντί να βασίζεται αποκλειστικά στην ολισθαίνουσα παραμόρφωση, ο κύλινδρος ακολουθεί τη σχετική κίνηση του κύτους μέσω της περιστροφής.
Προσαρμόσιμη δομική διαμόρφωση για θαλάσσια υποδομή
Τα συστήματα Roller Fender μπορούν να διαμορφωθούν για διαφορετικές θαλάσσιες κατασκευές προσαρμόζοντας τις διαστάσεις του κυλίνδρου, τον προσανατολισμό τοποθέτησης, την απόσταση και τη γεωμετρία του πλαισίου στήριξης. Αυτή η προσαρμοστικότητα επιτρέπει την εφαρμογή της ίδιας βασικής αρχής λειτουργίας σε τοίχους αποβάθρας, δομές κλειδαριάς, γωνίες αποβάθρας, συστήματα καθοδήγησης σκαφών και άλλες θέσεις με περιορισμένη απόσταση.
FAQ
Ποιοι παράγοντες πρέπει να λαμβάνονται υπόψη κατά την επιλογή της διαμέτρου και του μήκους ενός φτερό κυλίνδρων;
Οι κύριοι παράγοντες περιλαμβάνουν τη μετατόπιση του σκάφους, τη γεωμετρία του κύτους, το ύψος επαφής, την ταχύτητα προσέγγισης, τη γωνία επαφής, την αναμενόμενη συχνότητα επαφής, τη διαθέσιμη απόσταση εγκατάστασης και την ικανότητα κατασκευής στήριξης. Η διάμετρος του κυλίνδρου επηρεάζει τη γεωμετρία της επαφής και το διαθέσιμο εύρος παραμόρφωσης, ενώ το μήκος του κυλίνδρου καθορίζει την αποτελεσματική περιοχή επαφής.
Μπορούν τα Roller Fender να λειτουργούν συνεχώς σε θαλασσινό νερό και σε υπαίθρια θαλάσσια περιβάλλοντα;
Τα φτερά κυλίνδρων μπορούν να σχεδιαστούν για έκθεση στη θάλασσα, αλλά η σύνθεση από καουτσούκ και τα μεταλλικά εξαρτήματα θα πρέπει να επιλέγονται σύμφωνα με τις πραγματικές περιβαλλοντικές συνθήκες. Το καουτσούκ πρέπει να έχει κατάλληλη αντοχή στην τριβή, τις καιρικές συνθήκες και επαναλαμβανόμενες μηχανικές παραμορφώσεις. Τα χαλύβδινα εξαρτήματα απαιτούν κατάλληλη αντιδιαβρωτική προστασία όταν εκτίθενται σε ψεκασμό θαλασσινού νερού, υγρασία ή ατμοσφαιρικές συνθήκες.
Πώς ελέγχεται συνήθως η κατάσταση σέρβις ενός Fender Roller;
Η επιθεώρηση πρέπει να καλύπτει τον ελαστικό κύλινδρο, τον άξονα, το ρουλεμάν ή το σύστημα δακτυλίου, το δομικό πλαίσιο, τις συνδέσεις αγκύρωσης και την προστατευτική επίστρωση. Ο κύλινδρος πρέπει να περιστρέφεται χωρίς ανώμαλη αντίσταση, υπερβολικό θόρυβο ή ορατή κακή ευθυγράμμιση. Η επιφάνεια του καουτσούκ θα πρέπει να ελέγχεται για ρωγμές, μη φυσιολογική τριβή, κοψίματα ή μόνιμη παραμόρφωση.
Μπορούν τα Roller Fender να προσαρμοστούν για μια υπάρχουσα δομή ξηρής αποβάθρας ή κλειδαριάς;
Ναί. Συνήθως απαιτούνται προσαρμοσμένες διαμορφώσεις για έργα μετασκευής, επειδή οι υπάρχουσες κατασκευές μπορεί να έχουν σταθερές διαστάσεις και περιορισμένο χώρο εγκατάστασης. Η διαθέσιμη επιφάνεια στερέωσης, οι θέσεις αγκύρωσης, η δομική χωρητικότητα, η απαιτούμενη ανύψωση του κυλίνδρου και ο φάκελος επαφής του σκάφους θα πρέπει να επανεξεταστούν πριν από την παραγωγή.
Ποιες πληροφορίες πρέπει να παρέχονται για μια προσφορά μηχανικής των Roller Fenders;
Οι χρήσιμες τεχνικές πληροφορίες περιλαμβάνουν τον τύπο του σκάφους και το κατά προσέγγιση DWT, τις διαστάσεις του σκάφους όπου είναι διαθέσιμο, την αναμενόμενη ταχύτητα ελλιμενισμού ή διέλευσης, την κατεύθυνση επαφής, τη θέση εγκατάστασης, τις απαιτούμενες διαστάσεις του κυλίνδρου εάν έχουν ήδη καθοριστεί, τον αριθμό των μονάδων, τον προσανατολισμό τοποθέτησης και τα διαθέσιμα δομικά σχέδια.
