Θαλάσσιο ελαστικό φεντερ Αντιγήρανση Μεγάλο φορτίο Εξαιρετική δομική σταθερότητα
Περιγραφή

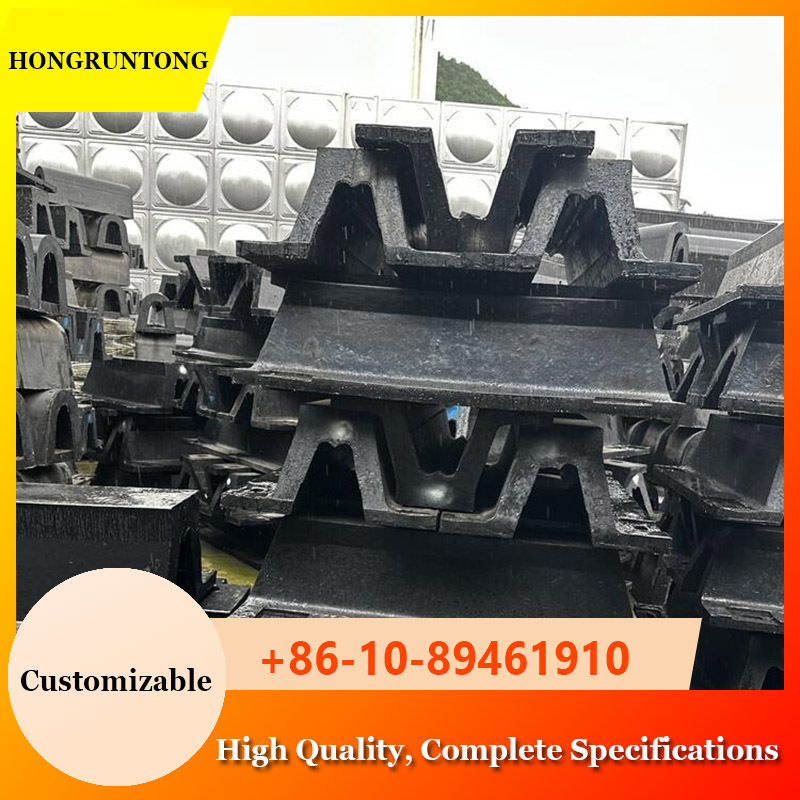

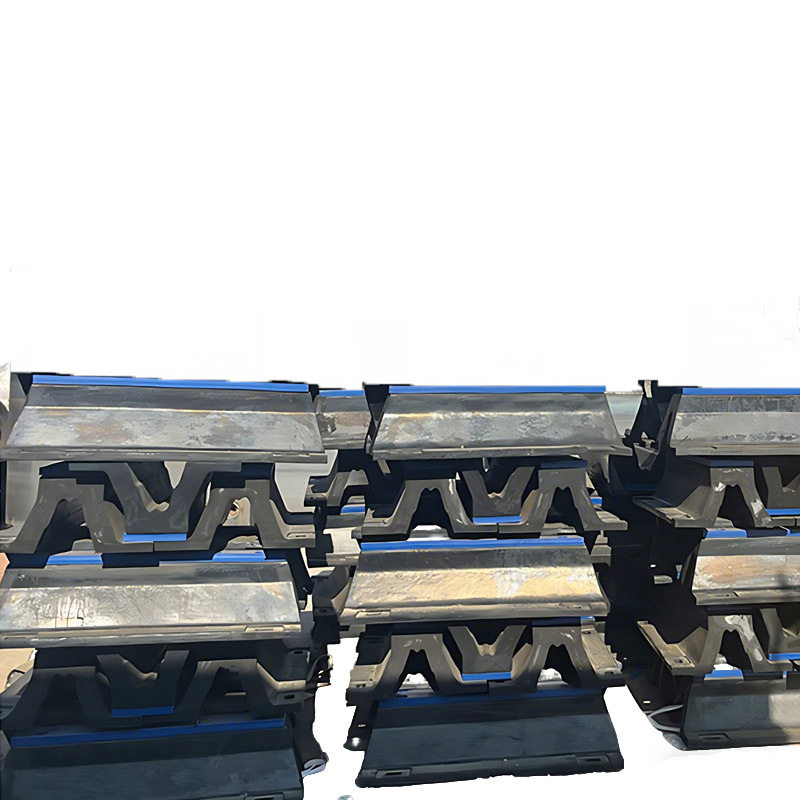

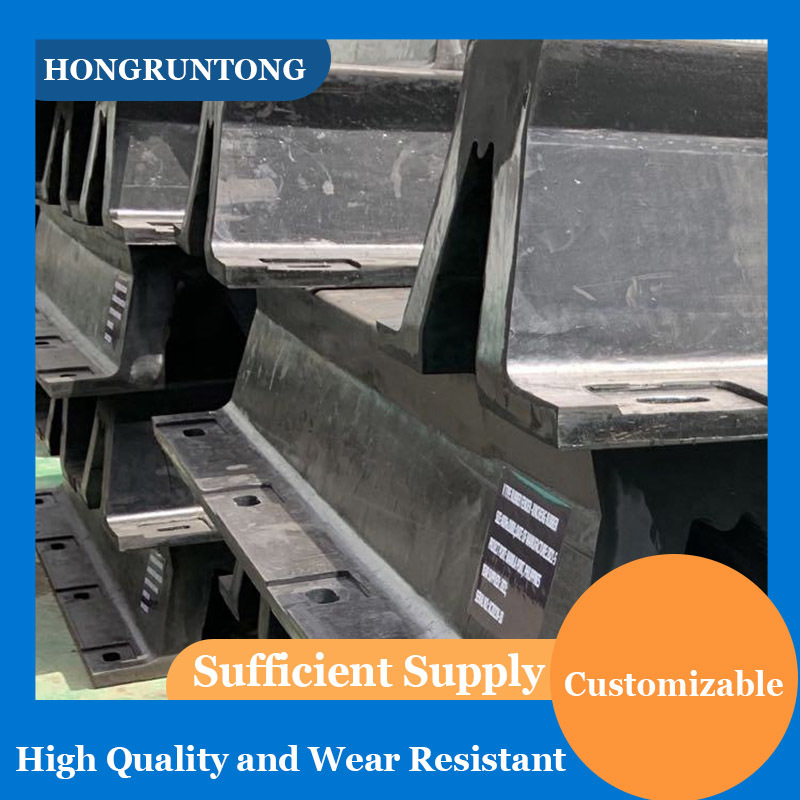

Το Arch Rubber Fender είναι μια ευρέως υιοθετημένη λύση θαλάσσιων φτέρνων που έχει σχεδιαστεί για λιμένες και τερματικούς σταθμούς όπου τα πλοία αγκυροβολούν συχνά και η λειτουργική αξιοπιστία είναι ουσιώδης.Με συμπαγές προφίλ σε σχήμα καμάρας, το σύστημα αυτό απορροφώνει αποτελεσματικά την ενέργεια, διατηρώντας παράλληλα μια σχετικά χαμηλή δύναμη αντίδρασης, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα δομών αποβάθρας και μεγεθών πλοίων.
Το σώμα του φτερουγίου κατασκευάζεται από υψηλής απόδοσης καουτσούκ θαλάσσιου επιπέδου, που έχει συνταχθεί για να παρέχει εξαιρετική αντοχή, αντοχή στην φθορά και αντοχή στην κόπωση.Η γεωμετρία της αψίδας επιτρέπει ελεγχόμενη παραμόρφωση κατά την επαφή του αγγείου, εξασφαλίζοντας σταθερή απόδοση ακόμη και σε επαναλαμβανόμενους κύκλους συμπίεσης.η σχεδίαση της αψίδας επιτυγχάνει μια ευνοϊκή ισορροπία μεταξύ της απορρόφησης ενέργειας και της χρήσης υλικών, συμβάλλοντας σε μια οικονομικά αποδοτική λύση χωρίς να διακυβεύεται η ασφάλεια.
Οι φτερούγες από καουτσούκ είναι διαθέσιμες σε διάφορα τυποποιημένα μεγέθη και μπορούν να προμηθευτούνται με ατσάλινες μετωπικές πλάκες, πλακέτες UHMW-PE και προσαρμοσμένα συστήματα αγκυρώσεως όταν απαιτείται.Η εν λόγω αρθρωτή διαμόρφωση επιτρέπει την εύκολη ενσωμάτωση σε υπάρχοντα τείχη αποβάθρων ή σε νέα έργα κατασκευής λιμένωνΗ απλή δομική μορφή διευκολύνει επίσης την επιθεώρηση και την αντικατάσταση, ελαχιστοποιώντας τον χρόνο διακοπής λειτουργίας σε πολυσύχναστα λιμενικά περιβάλλοντα.
Στις καθημερινές λιμενικές εργασίες, ο ελαστικός ελαστικός ελαστικός παίζει κρίσιμο ρόλο στην προστασία της υποδομής της προβλήτας και των κορμών των πλοίων, στη μείωση των ζημιών που οφείλονται στην πρόσκρουση και στην επέκταση της ζωής των δύο στοιχείων..Οι αποδεδειγμένες επιδόσεις και τα οικονομικά πλεονεκτήματα του το καθιστούν προτιμώμενη επιλογή για τερματικούς σταθμούς γενικού φορτίου, λιμένες τροφοδοσίας εμπορευματοκιβωτίων και περιφερειακούς λιμένες.
Μελέτη περιπτώσεων
Ένα περιφερειακό εμπορικό λιμάνι στη Νότια Ασία λειτουργεί ένα πολυπρόσθετο τερματικό που εξυπηρετεί πλοία που μεταφέρουν εμπορευματοκιβώτια, παράκτια φορτηγά και μικρά πλοία γενικού εμπορευματοκιβώτιου με χωρητικότητα που κυμαίνεται από 5,0 έως 5,0 τόνους.000 έως 18Η αποβάθρα έχει υψηλής συχνότητας αποβάθρες, με πολλαπλές κινήσεις πλοίων την ημέρα, συχνά υπό διαφορετικές συνθήκες παλίρροιας και ανέμου.Η λιμενική αρχή αντιμετώπισε προκλήσεις λόγω της ταχείας φθοράς των υφιστάμενων συστημάτων προστασίας, οδηγώντας σε συχνές επισκευές, ασυνεπή απόδοση προστασίας και αυξημένες δαπάνες συντήρησης.
Η Hongruntong Marine αναλήφθηκε για την προμήθεια μιας λύσης Arch Rubber Fender βελτιστοποιημένης για χρήση υψηλού κύκλου και μακροχρόνια αντοχή.οι προστατευτικοί πτέρυγοι επιλέχθηκαν με κατάλληλο ύψος και σκληρότητα καουτσούκ για να εξασφαλιστεί η ελεγχόμενη αντίδραση των δυνάμεων, διατηρώντας παράλληλα επαρκή απορρόφηση ενέργειαςΗ εγκατάσταση καλύπτει περίπου 150 μέτρα μήκους αποβάθρας, επιτρέποντας συνεχή προστασία κατά μήκος της ζώνης ενεργού αγκυροβολισμού.
Μετά την έναρξη λειτουργίας, το λιμάνι ανέφερε βελτιωμένη σταθερότητα στη στάθμευση σε διάφορους τύπους πλοίων.ακόμη και κατά τις περιόδους αιχμής λειτουργίας με διαδοχικές αφίξεις σκαφώνΚατά τη διάρκεια των δύο πρώτων ετών λειτουργίας, οι ανάγκες συντήρησης μειώθηκαν σημαντικά και δεν παρατηρήθηκε πρόωρη ρωγμάτωση του καουτσούκ ή χαλάρωση της άγκυρας.Η λιμενική αρχή υπογράμμισε την οικονομική αποτελεσματικότητα της λύσης, σημειώνοντας χαμηλότερα κόστη κύκλου ζωής σε σύγκριση με τα προηγούμενα συστήματα.η ίδια διαμόρφωση Arch Rubber Fender έχει καθοριστεί για μελλοντικά έργα επέκτασης λιμάνων στο λιμάνι.
Προδιαγραφές
|
Ονομασία του προϊόντος
|
Πυροσβεστήρας από καουτσούκ
|
|
Υλικό
|
Φυσικό καουτσούκ, καουτσούκ σιλικόνης
|
|
Χρώμα
|
Μαύρο ή προσαρμοσμένο
|
|
Επιφάνεια
|
Γλυκό
|
|
Μέγεθος
|
Υψόμετρο
|
200-1000 χιλιοστά
|
|
Διάρκεια
|
1000-3500 mm
|
|
Όλα τα μεγέθη μπορούν να προσαρμοστούν
|
|
Φυσικές Ιδιότητες
|
Περιεκτικότητα σε πολυμερή
|
100% παρθένα
|
|
Θερμοκρασία λειτουργίας
|
-50°C~240°C
|
|
Δυνατότητα τράβηξης
|
≥ 16 MPa
|
|
Σφιχτότητα
|
90+/-5 ανά 100 mm
|
|
Σκληρότητα
|
50-70 (χώρα Α)
|
|
Επέκταση
|
≥ 400%
|
|
Χαρακτηριστικά
|
1Μέσα από ανθεκτικό σε υψηλές θερμοκρασίες.
|
|
2Εξαιρετική αντοχή σε δάκρυα, αντοχή σε λάδια, αντοχή στη γήρανση
|
|
3Ανθεκτικό στα βιομηχανικά οξέα και αλκαλία και καλό ελαστικό
|
|
4Κατασκευάστηκε σύμφωνα με το PIANC2002
|
|
Εφαρμογή
|
Τερματικοί σταθμοί πολλαπλών χρήσεων, ράμπες RoRo, τερματικοί σταθμοί επιβατικών πλοίων, φορτηγίδες
|
|
Σχήμα
|
W
|
Β
|
F
|
Γ
|
H
|
|
[μμ]
|
[μμ]
|
[μμ]
|
[μμ]
|
[μμ]
|
|
HM-ARF200H
|
400
|
320
|
145
|
128
|
200
|
|
HM-ARF250H
|
500
|
410
|
175
|
160
|
250
|
|
HM-ARF300H
|
600
|
490
|
225
|
196
|
300
|
|
HM-ARF400H
|
800
|
670
|
300
|
260
|
400
|
|
HM-ARF500H
|
1000
|
840
|
375
|
325
|
500
|
|
HM-ARF600H
|
1200
|
1010
|
450
|
390
|
600
|
|
HM-ARF800H
|
1600
|
1340
|
600
|
520
|
800
|
|
HM-ARF1000H
|
2000
|
1680
|
750
|
650
|
1000
|
Χαρακτηριστικά
Βελτιστοποιημένη απόδοση για την αποβάθρα υψηλού κύκλου
Το Arch Rubber Fender είναι ειδικά κατάλληλο για περιβάλλοντα όπου τα πλοία αγκυροβολούν επανειλημμένα κατά τη διάρκεια της ημέρας.Η γεωμετρία του και η κατασκευή του από καουτσούκ είναι σχεδιασμένες να αντέχουν συνεχή συμπίεση και ανάκτηση χωρίς απώλεια μηχανικών ιδιοτήτων, εξασφαλίζοντας σταθερή απόδοση σε μεγάλες περιόδους λειτουργίας.
Εξισορροπημένη απορρόφηση ενέργειας και δύναμη αντίδρασης
Με τον συνδυασμό ενός αποδοτικού προφίλ καμάρας με προσεκτικά επιλεγμένη σκληρότητα καουτσούκ, ο φτέρνας παρέχει επαρκή απορρόφηση ενέργειας, διατηρώντας παράλληλα τις δυνάμεις αντίδρασης εντός αποδεκτών ορίων.Η ισορροπία αυτή συμβάλλει στην προστασία των δομών αποβάθρας που μπορεί να μην είναι σχεδιασμένες για υπερβολικά φορτία, ιδιαίτερα σε παλαιότερους λιμένες.
Εξαιρετική αντοχή στην φθορά και την κόπωση
Η ένωση καουτσούκ παρουσιάζει ισχυρή αντοχή στην επιφανειακή συσκότιση, την εσωτερική κόπωση και την γήρανση του περιβάλλοντος.Αυτό μειώνει τον κίνδυνο πρώιμης υποβάθμισης και ελαχιστοποιεί την ανάγκη συχνής αντικατάστασης σε απαιτητικές λιμενικές συνθήκες.
Ευέλικτη διαμόρφωση και ενσωμάτωση συστήματος
Οι φτερούγες από καουτσούκ αψίδας μπορούν να προμηθευτούνται ως ανεξάρτητες μονάδες ή ως μέρος ενός πλήρους συστήματος φτερούγων, συμπεριλαμβανομένων των ατσάλινων μετωπικών πλαισίων και των πλακιδίων χαμηλής τριβής.Η ευελιξία αυτή επιτρέπει την προσαρμογή σε διαφορετικές μορφές κύτους πλοίων και διαταγές αποβάθρων.
Εφαρμογές
Εμπορικά λιμάνια υψηλής κυκλοφορίας
Σε πολυσύχναστα λιμάνια που χειρίζονται συχνές κινήσεις πλοίων, τα φτερά από καουτσούκ αψίδας παρέχουν αξιόπιστη και σταθερή προστασία, μειώνοντας τον χρόνο στάσης που προκαλείται από βλάβη των φτερών ή επισκευές έκτακτης ανάγκης.
Σημεία τροφοδοσίας εμπορευματοκιβωτίων και λιμάνια παράκτιων πλοίων
Για τα πλοία τροφοδοσίας και τα παράκτια πλοία με μέτρια μετατόπιση, ο φτέρνας προσφέρει επαρκή απορρόφηση ενέργειας χωρίς υπερβολική δύναμη αντίδρασης, υποστηρίζοντας αποτελεσματικές και ασφαλείς λειτουργίες αγκυροβολής.
Προγράμματα αναβάθμισης των υφιστάμενων τειχών αποβάθρας
Λόγω του συμπαγούς μεγέθους τους και των προσαρμόσιμων επιλογών τοποθέτησης, τα Arch Rubber Fenders είναι κατάλληλα για την αναβάθμιση υφιστάμενων θέσεων αναφοράς όπου ο χώρος ή η δομική χωρητικότητα είναι περιορισμένη.
Γιατί να επιλέξετε την Hongruntong Marine
Πρακτική εμπειρία μηχανικής σε λιμενικά έργα
Η Hongruntong Marine έχει προμηθεύσει συστήματα θαλάσσιων φτέρνων σε πολυάριθμα εμπορικά λιμάνια σε όλο τον κόσμο.Η κατανόηση των συνθηκών αγκυροβολίας υψηλής συχνότητας μας επιτρέπει να προτείνουμε λύσεις που εξισορροπούν τις επιδόσεις, αντοχή και κόστος.
Επιλογή ειδικών φεντερ για το έργο
Κάθε έργο αξιολογείται με βάση τα δεδομένα του πλοίου, τη συχνότητα αγκυροβολίας και την ικανότητα της δομής της αποβάθρας.βοηθώντας τους πελάτες να ελέγχουν τα επενδυτικά έξοδα.
Αξιόπιστη κατασκευή και διασφάλιση ποιότητας
Η διαδικασία παραγωγής μας δίνει έμφαση στη συνέπεια του υλικού, την ακρίβεια των διαστάσεων και την αξιοπιστία της απόδοσης.
Μακροπρόθεσμη αξία και τεχνική υποστήριξη
Πέρα από την προμήθεια προϊόντων, η Hongruntong Marine παρέχει τεχνική τεκμηρίωση, καθοδήγηση εγκατάστασης και συνεχή υποστήριξη.Αυτό εξασφαλίζει την ομαλή εφαρμογή και τη μακροπρόθεσμη λειτουργική αξιοπιστία για τους λιμενικούς φορείς.
Γενικές ερωτήσεις
1Είναι κατάλληλο το Arch Rubber Fender για λειτουργίες αγκυροβολίας υψηλής συχνότητας;
Ναι, έχει σχεδιαστεί ειδικά για να λειτουργεί αξιόπιστα σε επαναλαμβανόμενους κύκλους συμπίεσης που είναι χαρακτηριστικοί των πολυσύχναστων εμπορικών λιμένων.
2- Μπορεί ο προφυλακτήρας να τοποθετηθεί σε υπάρχοντα τοιχώματα της προβλήτας;
Ναι, τα Arch Rubber Fenders χρησιμοποιούνται συνήθως σε έργα αναβάθμισης και μπορούν να προσαρμοστούν σε διάφορες δομές τοίχων αποβάθρας.
3Πώς λειτουργεί το φεντερ σε διαφορετικούς τύπους πλοίων;
Ο σχεδιασμός μπορεί να φιλοξενήσει ένα ευρύ φάσμα μορφών και μετατοπίσεις σκελετού πλοίου όταν επιλέγεται και διαμορφώνεται σωστά.
4Ποιοι παράγοντες επηρεάζουν τη διάρκεια ζωής του φτερούγα;
Η συχνότητα αγκυροβολίας, η ενέργεια της πρόσκρουσης, οι περιβαλλοντικές συνθήκες και η ορθή εγκατάσταση επηρεάζουν τη διάρκεια ζωής.
5Μπορεί η Hongruntong Marine να βοηθήσει με τους υπολογισμούς επιλογής φτέρνων;
Ναι, η τεχνική υποστήριξη είναι διαθέσιμη για να βοηθήσει στην αξιολόγηση της ενέργειας αγκυροβολίας και την επιλογή των φτερών.
