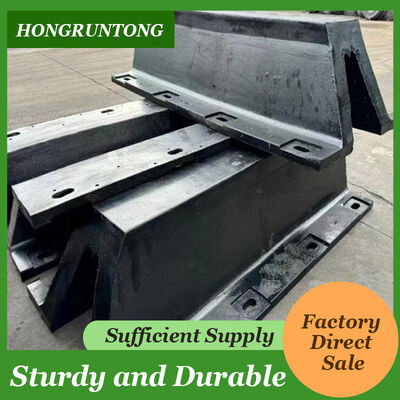

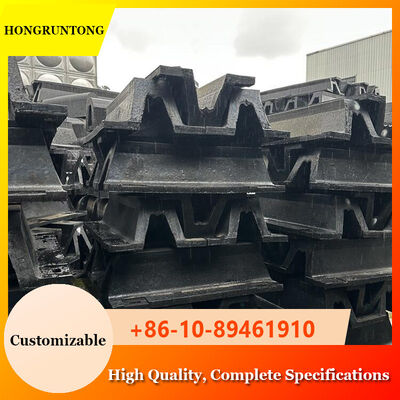

Υψηλή αντοχή στην φθορά Υψηλή απορρόφηση των επιπτώσεων Ανθεκτικό καουτσούκ θαλάσσιας ποιότητας
Περιγραφή
Το Arch Rubber Fender είναι ένα ανθεκτικό σύστημα θαλάσσιων φτέρνων ειδικά σχεδιασμένο για μεσαίες έως βαριές εργασίες αγκυροβολίας όπου η αξιόπιστη απορρόφηση ενέργειας, η δομική σταθερότητα,και η μακρά διάρκεια ζωής είναι κρίσιμηΟ προφυλακτήρας αυτός, σχεδιασμένος με ένα καμπυλωτό προφίλ καμάρας, κατανέμει αποτελεσματικά τις δυνάμεις αντίδρασης σε ευρύτερη περιοχή επαφής, μειώνοντας την τοπική πίεση τόσο στο κύτος του πλοίου όσο και στη δομή της προβλήτας.
Κατασκευασμένο από υψηλής ποιότητας ενώσεις φυσικού καουτσούκ με ενισχυμένη ελαστικότητα και αντοχή στην τριβή, το Arch Rubber Fender προσφέρει εξαιρετική απόδοση σε επαναλαμβανόμενους κύκλους συμπίεσης.Η σύνθεση του υλικού εξασφαλίζει σταθερές μηχανικές ιδιότητες ακόμη και σε σκληρά θαλάσσια περιβάλλοντα, συμπεριλαμβανομένης της έκθεσης σε αλμυρό νερό, υπεριώδη ακτινοβολία, διακυμάνσεις θερμοκρασίας και βαριές μηχανικές επιπτώσεις.
Ο φτέρνας είναι διαθέσιμος σε ένα ευρύ φάσμα τυποποιημένων υψομέτρων, μήκων και διαμορφώσεων στερέωσης, επιτρέποντάς του να φιλοξενεί διαφορετικά μεγέθη πλοίων και συνθήκες αγκυροβολίας.Οι πλάκες στερέωσης από χάλυβα και οι βίδες αγκυρώσεως ενσωματώνονται στο σχέδιο για να εξασφαλιστεί η ασφαλή εγκατάσταση και η μακροχρόνια δομική ακεραιότητα.
Στην πρακτική λειτουργία, το Arch Rubber Fender παρέχει μια βέλτιστη ισορροπία μεταξύ της απορρόφησης ενέργειας και της δύναμης αντίδρασης, καθιστώντας το κατάλληλο για ναυπηγεία, εμπορικά λιμάνια, ρυμουλκήσεις,και υπεράκτιες εγκαταστάσειςΗ απλή αλλά εξαιρετικά αποδοτική δομή του ελαχιστοποιεί τις ανάγκες συντήρησης, παρέχοντας παράλληλα συνεπή προστασία, συμβάλλοντας σε ασφαλέστερες εργασίες αγκυροβολίας και μειώνοντας το κόστος του κύκλου ζωής.
Μελέτη περιπτώσεων
Το σύστημα Arch Rubber Fender εφαρμόστηκε σε ένα παράκτιο ναυπηγείο στη Νοτιοανατολική Ασία, το οποίο χειρίζεται τακτικά πολλαπλόχρηστα φορτηγά πλοία με μετατόπιση που κυμαίνεται από περίπου 8.000 έως 12.000 DWT.Η εν λόγω αποβάθρα χρησιμοποιείται για συχνές αποβάθρες κατά τη διάρκεια της κατασκευής πλοίωνΤο ναυπηγείο είχε προηγουμένως αντιληφθεί άνιση φθορά σε συμβατικές μονάδες φτερών,που οδηγεί σε ασυνεπή απορρόφηση ενέργειας και αυξημένες απαιτήσεις συντήρησης, καθώς και ανησυχίες για τοποθετημένη πίεση στη δομή της προβλήτας κατά τις περιόδους αιχμής λειτουργίας.
Για την αντιμετώπιση αυτών των προκλήσεων, η Hongruntong Marine προμήθευσε μια σειρά από Arch Rubber Fenders ειδικά διαμορφωμένα για τις συνθήκες λειτουργίας των λιμένων.Τα φτερά σχεδιάστηκαν με βελτιστοποιημένη σκληρότητα καουτσούκ και ενισχυμένες πλάκες στερέωσης από χάλυβα για να εξασφαλίσουν σταθερή συμπεριφορά παραμόρφωσης υπό επαναλαμβανόμενους κύκλους συμπίεσηςΤο σύστημα αυτό, το οποίο εγκαταστάθηκε κατά μήκος ενός τμήματος αποβάθρας 120 μέτρων σε μια αρθρωτή διάταξη, παρείχε ομοιόμορφη κατανομή φορτίου και βελτιώθηκε η πλευρική σταθερότητα κατά την επαφή του πλοίου.
Μετά την εγκατάσταση, το ναυπηγείο ανέφερε σημαντική βελτίωση της ασφάλειας και της αποτελεσματικότητας της λειτουργίας.μείωση της πίεσης τόσο στο κύτος του σκάφους όσο και στις δομές της προβλήταςΜετά από περισσότερους από 18 μήνες συνεχούς λειτουργίας, οι φτερούγες έδειξαν σταθερή ελαστική αποκατάσταση χωρίς να παρατηρείται ανώμαλη φθορά ή μόνιμη παραμόρφωση.και οι διαδικασίες αγκύρωσης έγιναν πιο ομαλές, συμβάλλοντας στη μείωση του χρόνου διακοπής λειτουργίας και τη συνολική εξοικονόμηση κόστους.η ίδια διαμόρφωση του Arch Rubber Fender έχει από τότε υιοθετηθεί για πρόσθετες θέσεις στο εσωτερικό της εγκατάστασης, που επιβεβαιώνει την αξιοπιστία και την επαναληψιμότητά του για παρόμοιες εφαρμογές στα ναυπηγεία.
Προδιαγραφές
|
Ονομασία του προϊόντος
|
Πυροσβεστήρας από καουτσούκ
|
|
Υλικό
|
Φυσικό καουτσούκ, καουτσούκ σιλικόνης
|
|
Χρώμα
|
Μαύρο ή προσαρμοσμένο
|
|
Επιφάνεια
|
Γλυκό
|
|
Μέγεθος
|
Υψόμετρο
|
200-1000 χιλιοστά
|
|
Διάρκεια
|
1000-3500 mm
|
|
Όλα τα μεγέθη μπορούν να προσαρμοστούν
|
|
Φυσικές Ιδιότητες
|
Περιεκτικότητα σε πολυμερή
|
100% παρθένα
|
|
Θερμοκρασία λειτουργίας
|
-50°C~240°C
|
|
Δυνατότητα τράβηξης
|
≥ 16 MPa
|
|
Σφιχτότητα
|
90+/-5 ανά 100 mm
|
|
Σκληρότητα
|
50-70 (χώρα Α)
|
|
Επέκταση
|
≥ 400%
|
|
Χαρακτηριστικά
|
1Μέσα από ανθεκτικό σε υψηλές θερμοκρασίες.
|
|
2Εξαιρετική αντοχή σε δάκρυα, αντοχή σε λάδια, αντοχή στη γήρανση
|
|
3Ανθεκτικό στα βιομηχανικά οξέα και αλκαλία και καλό ελαστικό
|
|
4Κατασκευάστηκε σύμφωνα με το PIANC2002
|
|
Εφαρμογή
|
Τερματικοί σταθμοί πολλαπλών χρήσεων, ράμπες RoRo, τερματικοί σταθμοί επιβατικών πλοίων, φορτηγίδες
|
|
Σχήμα
|
W
|
Β
|
F
|
Γ
|
H
|
|
[μμ]
|
[μμ]
|
[μμ]
|
[μμ]
|
[μμ]
|
|
HM-ARF200H
|
400
|
320
|
145
|
128
|
200
|
|
HM-ARF250H
|
500
|
410
|
175
|
160
|
250
|
|
HM-ARF300H
|
600
|
490
|
225
|
196
|
300
|
|
HM-ARF400H
|
800
|
670
|
300
|
260
|
400
|
|
HM-ARF500H
|
1000
|
840
|
375
|
325
|
500
|
|
HM-ARF600H
|
1200
|
1010
|
450
|
390
|
600
|
|
HM-ARF800H
|
1600
|
1340
|
600
|
520
|
800
|
|
HM-ARF1000H
|
2000
|
1680
|
750
|
650
|
1000
|
Χαρακτηριστικά
Υψηλή απορρόφηση ενέργειας με ελεγχόμενη δύναμη αντίδρασης
Η γεωμετρία σε σχήμα τόξου επιτρέπει στον φτέρνα να παραμορφώνεται προοδευτικά υπό φορτίο, απορροφώντας υψηλά επίπεδα κινητικής ενέργειας διατηρώντας ταυτόχρονα ελεγχόμενες δυνάμεις αντίδρασης.Αυτό το χαρακτηριστικό είναι ιδιαίτερα σημαντικό για την προστασία των δομών αποβάθρας με περιορισμένη αντοχή, εξασφαλίζοντας αποτελεσματικό μετριασμό των επιπτώσεων χωρίς να μεταφέρεται υπερβολική πίεση.
Ανθεκτικό συνδυασμό καουτσούκ για μακρά διάρκεια ζωής
Το ελαστικό υλικό είναι σχεδιασμένο για να αντιστέκεται στην τριβή, την κόπωση και την περιβαλλοντική υποβάθμιση.μείωση της μόνιμης παραμόρφωσης και παράταση της ζωής σε απαιτητικά θαλάσσια περιβάλλοντα.
Διαρθρωτική σταθερότητα και κατανομή φορτίου
Σε σύγκριση με τα συμβατικά φρένα μπλοκ, το προφίλ της αψίδας παρέχει βελτιωμένη πλευρική σταθερότητα κατά την προσάραξη.μείωση της τοπικής πίεσης τόσο στο κύτος του πλοίου όσο και στις δομές τοποθέτησης, γεγονός που ενισχύει τη συνολική αξιοπιστία του συστήματος.
Εύκολη εγκατάσταση και χαμηλή συντήρηση
Ο απλός δομικός σχεδιασμός επιτρέπει την απλή εγκατάσταση με τη χρήση τυποποιημένων στερεωτικών στοιχείων ναυτιλιακής ποιότητας.Ελάχιστα κινούμενα μέρη και ισχυρές ιδιότητες υλικών μειώνουν σημαντικά τις απαιτήσεις συντήρησης, με αποτέλεσμα χαμηλότερα λειτουργικά έξοδα καθ' όλη τη διάρκεια του κύκλου ζωής του προστατευτικού.
Εφαρμογές
Εμπορικές λιμενικές αποβάθρες
Τα φτερά από καουτσούκ αψίδας χρησιμοποιούνται ευρέως σε τερματικούς σταθμούς γενικού φορτίου, χύδην και πολλαπλών χρήσεων όπου τα πλοία διαφόρων μεγεθών αγκυροβολούν συχνά.Η ικανότητά τους να αντέχουν επαναλαμβανόμενες συγκρούσεις τους καθιστά κατάλληλους για τοίχους αποβάθρας υψηλής κυκλοφορίας.
Περιοχές αποβάθρας και συντήρησης ναυπηγείου
Στα ναυπηγεία, οι φτερούγες αυτές παρέχουν αξιόπιστη προστασία κατά τη διάρκεια των σταδίων κατασκευής, επισκευής και εξοπλισμού πλοίων.διασφάλιση ασφαλούς λειτουργίας σε περιορισμένα περιβάλλοντα αγκυροβολίας.
Αλιεία ρυμουλκούμενων και πλοίων υπηρεσίας
Για ρυμουλκούμενα πλοία και πλοία υπηρεσίας που αγκυροβολούν σε υψηλότερες συχνότητες και μεταβλητές ταχύτητες, οι φτερούγες Arch Rubber προσφέρουν σταθερή απόδοση και αντοχή, ελαχιστοποιώντας τον χρόνο στάσης που προκαλείται από βλάβη του φτερούχου.
Γιατί να επιλέξετε την Hongruntong Marine
Αποδεδειγμένη εμπειρογνωμοσύνη στη μηχανική θαλάσσιων φτερών
Η Hongruntong Marine διαθέτει εκτεταμένη εμπειρία στον σχεδιασμό και την προμήθεια συστημάτων ελαστικών φτέρνων για παγκόσμια θαλάσσια και υπεράκτια έργα.Η ομάδα μηχανικών μας κατανοεί τις πραγματικές συνθήκες αγκυροβολίας και μεταφράζει τις λειτουργικές απαιτήσεις σε αξιόπιστες λύσεις φτέρνων.
Ικανότητα προσαρμοσμένου σχεδιασμού
Παρέχουμε εξατομικευμένα σχέδια φτερών με βάση τα χαρακτηριστικά του πλοίου, τους υπολογισμούς ενέργειας αγκυροβολίας και τους περιορισμούς της δομής της αποβάθρας.κάθε λύση είναι βελτιστοποιημένη για τις ειδικές απαιτήσεις του έργου.
Απαραίτητος έλεγχος ποιότητας και επιλογή υλικών
Όλες οι ελαστικές φτερούγες κατασκευάζονται χρησιμοποιώντας προσεκτικά επιλεγμένες συνθέσεις καουτσούκ και υποβάλλονται σε επιθεωρήσεις διαστάσεων και επιδόσεων.και συμμόρφωση με τα διεθνή θαλάσσια πρότυπα.
Ολοκληρωμένη τεχνική υποστήριξη και μετά την πώληση
Πέρα από την προμήθεια προϊόντων, η Hongruntong Marine προσφέρει τεχνική τεκμηρίωση, καθοδήγηση εγκατάστασης και μακροπρόθεσμη υποστήριξη.Η piροσωpiική υpiηρεσία διασφαλίζει ότι οι πελάτες λαμβάνουν βοήθεια καθόλη τη διάρκεια του κύκλου ζωής του piροϊόντο, αpiό το σχεδιασμό έως τη λειτουργία.
Γενικές ερωτήσεις
1. Ποια μεγέθη είναι διαθέσιμα από το Arch Rubber Fender;
Οι φτερούγες Arch Rubber είναι διαθέσιμες σε πολλαπλά πρότυπα ύψη και μήκος και μπορούν να παρέχονται προσαρμοσμένες διαστάσεις με βάση τις απαιτήσεις του έργου.
2Μπορούν να χρησιμοποιηθούν επανειλημμένα οι φτερούγες υπό βαριές συνθήκες αγκυροβολίας;
Ναι, έχουν σχεδιαστεί για επαναλαμβανόμενους κύκλους συμπίεσης και διατηρούν την ελαστική ανάκαμψη σε συνεχή χρήση σε βαριά θέση.
3Τι είδους καουτσούκ χρησιμοποιείται;
Χρησιμοποιείται φυσικό καουτσούκ υψηλής ποιότητας με ενισχυμένη αντοχή στην τριβή, την κόπωση και την έκθεση στο θαλάσσιο περιβάλλον.
4Συμπεριλαμβάνονται τα εξαρτήματα εγκατάστασης;
Οι πλακέτες στερέωσης από χάλυβα και οι διαμορφώσεις των βρόχων άγκυρας μπορούν να παρασχεθούν ως μέρος ενός πλήρους πακέτου συστήματος φτερών.
5Τα φτερά συμμορφώνονται με τα πρότυπα ασφάλειας της ναυσιπλοΐας;
Οι προστατευτικοί μηχανισμοί κατασκευάζονται σύμφωνα με τις σχετικές διεθνείς πρακτικές ναυτιλίας και διαδικασίες ελέγχου ποιότητας.
