Πυροβόλο ελαστικό φεντερ Υψηλή απορρόφηση επιπτώσεων Εξαιρετική αντοχή στο θαλάσσιο νερό Ελαφρύ
Περιγραφή

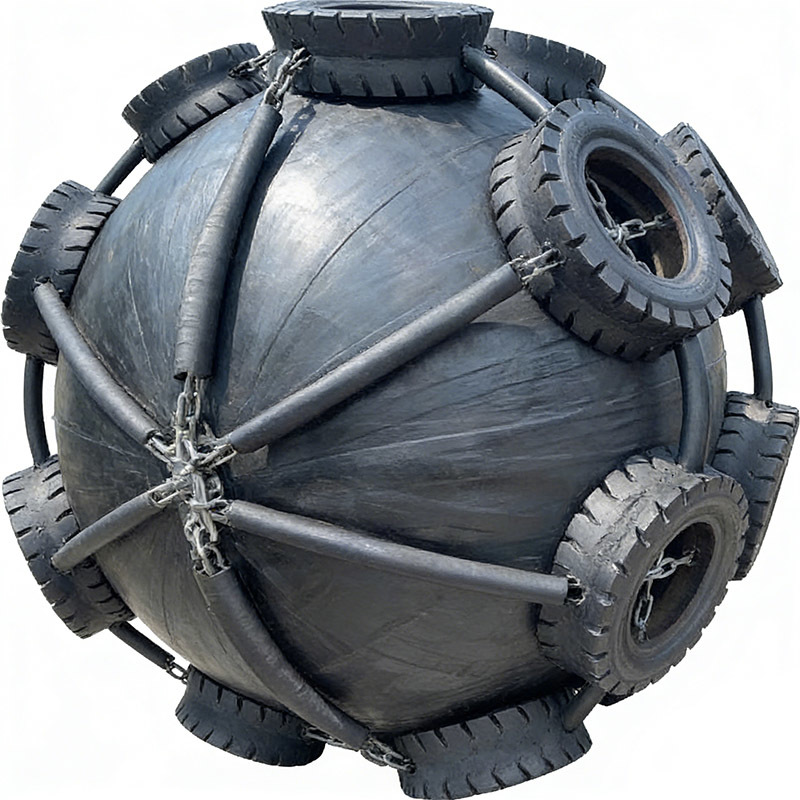

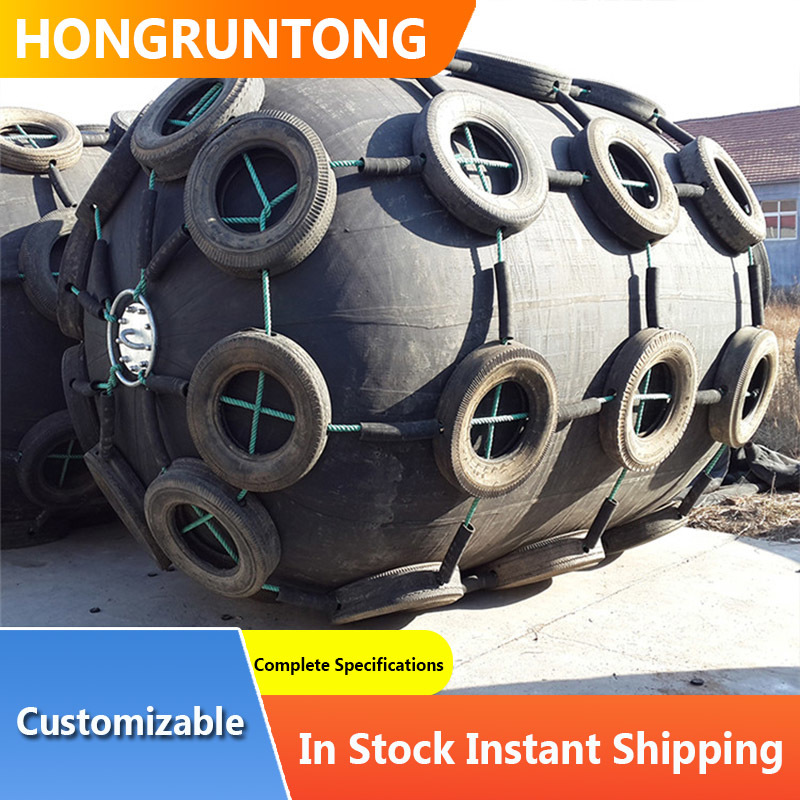

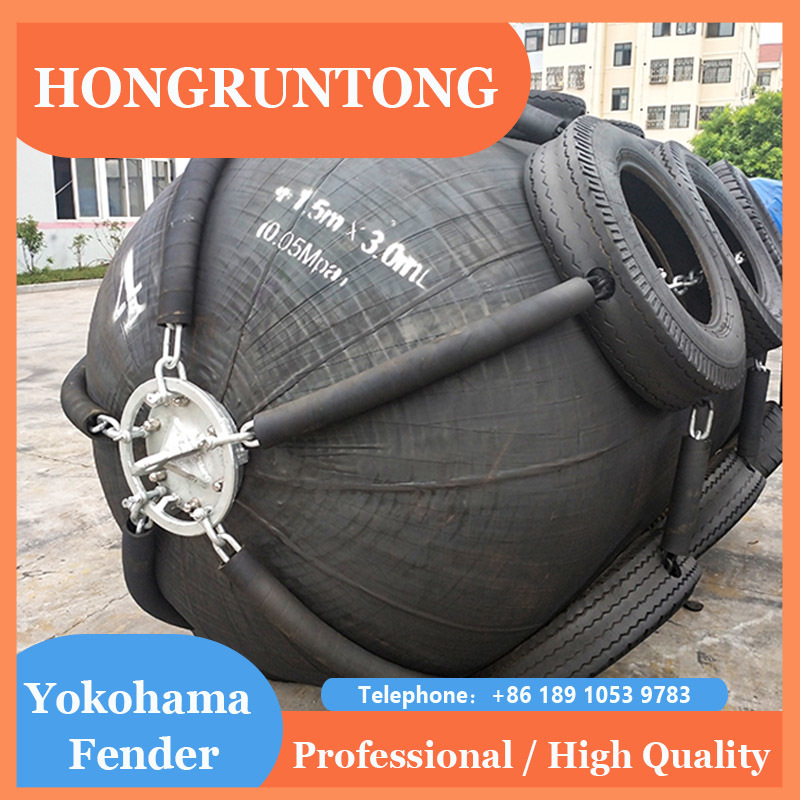

Το Standard Yokohama Rubber Fender είναι μια από τις πιο ευρέως υιοθετημένες λύσεις απορρόφησης θαλάσσιας ενέργειας για λιμάνια, τερματικά και επιχειρήσεις πλοίου σε πλοίο παγκοσμίως.Έχει σχεδιαστεί ειδικά για να απορροφά την ενέργεια αγκυροβολίας που παράγεται κατά τη διάρκεια της αγκυροβολίας του πλοίου, αγκυροβολίας και μεταφοράς, ελαχιστοποιώντας αποτελεσματικά τις δυνάμεις πρόσκρουσης στα κύτη των πλοίων, τα τείχη των αποβάθρων και τις θαλάσσιες κατασκευές.
Ο φτέρνας κατασκευάζεται με υψηλής ποιότητας συνθετικό καουτσούκ ως κύριο υλικό του σώματος, ενισχυμένο με πολλαπλά στρώματα υφάσματος υψηλής αντοχής από νάιλον.Αυτή η σύνθετη κατασκευή παρέχει εξαιρετική αντοχή στη τράβηξηΤο εξωτερικό στρώμα καουτσούκ είναι σχεδιασμένο για ανώτερη αντοχή στην τριβή, την υπεριώδη ακτινοβολία,διάβρωση από το θαλασσινό νερό, και μακροχρόνια έκθεση σε καιρικές συνθήκες.
Η εξωτερική προστατευτική ελαστική στρώση προστατεύει το φτερό από τη μηχανική φθορά και τα σκληρά θαλάσσια περιβάλλοντα.τα ενισχυμένα στρώματα καλωδίου κατανέμουν την πίεση ομοιόμορφα κατά την συμπίεσηΟ εσωτερικός αέραστεκτος θάλαμος είναι εξοπλισμένος με μια βαλβίδα φούσκωσης υψηλής ακρίβειας, επιτρέποντας αποτελεσματικό έλεγχο της πίεσης του αέρα.το φτερό υποβάλλεται σε ελεγχόμενη ελαστική παραμόρφωση, συσσωρεύοντας σταδιακά τον εσωτερικό αέρα για να απορροφήσει κινητική ενέργεια και να μειώσει τη δύναμη αιχμής αντίδρασης.
Όσον αφορά τις παραμέτρους απόδοσης, ο τυπικός ελαστικός φούσκας Yokohama προσφέρει ένα ευρύ φάσμα δυνατοτήτων απορρόφησης ενέργειας ανάλογα με το μέγεθος και την εσωτερική πίεση.ικανή να χειρίζεται δυνάμεις αγκυροβολίας από μεσαίου μεγέθους φορτηγά πλοία έως μεγάλα θαλάσσια πλοίαΔείχνει εξαιρετική αντοχή στην φθορά ακόμη και όταν έρχεται σε επαφή με ακατέργαστο σκυρόδεμα, ατσάλινες δομές ή επικαλύψεις στο κύτος πλοίου.Το φτερό λειτουργεί αξιόπιστα σε εύρος θερμοκρασίας περίπου -30°C έως +60°CΗ υψηλή ελαστική ανάκτηση εξασφαλίζει ταχεία αποκατάσταση του σχήματος μετά την συμπίεση,υποστήριξη επαναλαμβανόμενης χρήσης σε παρατεταμένη διάρκεια ζωής.
Αυτός ο φτέρνας χρησιμοποιείται ευρέως σε εμπορικά λιμάνια, τερματικά πετρελαίου και φυσικού αερίου, μεταφορές από πλοίο σε πλοίο, προσωρινές εγκαταστάσεις αγκυροβολίας, υπεράκτιες πλατφόρμες,και σε καταστάσεις αποσύνδεσης έκτακτης ανάγκης όπου είναι απαραίτητη ευέλικτη και κινητή προστασία.
Μελέτη περιπτώσεων
Ένα σημαντικό λιμάνι πολλαπλών χρήσεων στη Νοτιοανατολική Ασία αντιμετώπισε συχνές γρατζουνιές στο κύτος και ζημιές στους τοίχους της προβλήτας λόγω της γήρανσης των σταθερών συστημάτων φτέρνων.Το λιμάνι φιλοξενεί κυρίως πλοία χύδην και πλοία εμπορευματοκιβωτίων που κυμαίνονται από 30 έωςΗ δομή της αποβάθρας αποτελείται από τοιχώματα από σιδηρούχο τσιμέντο και η περιοχή χαρακτηρίζεται από σημαντική μεταβολή της παλίρροιας και υψηλή πυκνότητα κυκλοφορίας πλοίων.
Για την αντιμετώπιση αυτών των προκλήσεων, η λιμενική αρχή εισήγαγε τα τυποποιημένα ελαστικά φτερούγα της Γιοκοχάμα ως προσωρινή και μακροπρόθεσμη προστατευτική λύση.Τα φτερά κρεμάστηκαν κατά μήκος της αποβάθρας χρησιμοποιώντας αλυσίδες και σχοινιά ναυτικής ποιότηταςΚατά τη διάρκεια της αγκυροβολίας, τα σκάφη έκαναν την πρώτη επαφή με τα ατμοσφαιρικά φτερά,που απορροφά την ενέργεια προσέγγισης ομαλά μέσω ελεγχόμενης συμπίεσης αέρα.
Μετά την εφαρμογή, οι εργασίες αγκυροβολίας έγιναν αισθητά πιο ομαλές, με μειωμένη δόνηση και θόρυβο από την πρόσκρουση.Η απόδοση ασφάλειας αυξήθηκε σημαντικάΑπό άποψη κόστους, τα έξοδα συντήρησης που σχετίζονται με την επισκευή του σκυροδέματος και την αποκατάσταση της επικάλυψης του κύτους μειώθηκαν σημαντικά.Η ανταπόκριση των πελατών υπογράμμισε την ευελιξία του συστήματος, αντοχή και ευκολία χειρισμού ως βασικά πλεονεκτήματα.
Προδιαγραφές
| Χώρος καταγωγής |
Κίνα |
| Ονομασία μάρκας |
Γκαμίνες για το Γιοκοχάμα |
| Υλικό |
Φυσικό καουτσούκ |
| Χρώμα |
Μαύρο |
| Εφαρμογή |
Σε λιμάνια με ακραίες μεταβολές της παλίρροιας
Εργασίες ελαφρύνσεως από πλοίο σε πλοίο
Αεριοπετρέλαιο (συνήθως FSRU)
Προσωρινή αγκυροβόληση
|
| Ειδικότητα |
Αντίσταση στη θερμότητα |
| Δείγμα |
Συνήθως δωρεάν |
| Μέθοδος παραγωγής |
Σχηματισμός |
| Θερμοκρασία |
-40°C~300°C |
| Συσκευή |
Πυροσβεστήρες |
| Χρονοδιάγραμμα |
7-14 ημέρες |
Διάμετρος x μήκος
[μμ] |
50 kPa
Δεδομένα απόδοσης |
80 kPa
Δεδομένα απόδοσης |
Πίεση στο κύτος
στην GEA
/ kN / m2 |
Δύναμη αντίδρασης
/ kN |
Απορρόφηση ενέργειας
/ kNm |
Πίεση στο κύτος
στην GEA
/ kN / m2 |
Δύναμη αντίδρασης
/ kN |
Απορρόφηση ενέργειας
/ kNm |
| 1000 x 1500 |
122 |
182 |
32 |
160 |
239 |
45 |
| 1000 x 2000 |
132 |
257 |
45 |
174 |
338 |
63 |
| 1200 x 2000 |
126 |
297 |
63 |
166 |
390 |
88 |
| 1350 x 2500 |
130 |
427 |
102 |
170 |
561 |
142 |
| 1500 x 3000 |
153 |
579 |
153 |
174 |
761 |
214 |
| 1700 x 3000 |
128 |
639 |
191 |
168 |
840 |
267 |
| 2000 x 3500 |
128 |
875 |
308 |
168 |
1150 |
430 |
| 2500 x 4000 |
137 |
1381 |
663 |
180 |
1815 |
925 |
| 2500 x 5500 |
148 |
2019 |
943 |
195 |
2653 |
1317 |
| 3300 x 4500 |
130 |
1884 |
1175 |
171 |
2476 |
1640 |
| 3300 x 6500 |
146 |
3015 |
1814 |
191 |
3961 |
2532 |
| 3300 x 10600 |
158 |
5257 |
3067 |
208 |
6907 |
4281 |
| 4500 x 9000 |
146 |
5747 |
4752 |
192 |
7551 |
6633 |
| * Άλλα μεγέθη μπορούν να παραχθούν σύμφωνα με τις απαιτήσεις του πελάτη. |
Χαρακτηριστικά
High Energy Absorption with Low Reaction Force The optimized rubber compound and reinforced internal structure allow the fender to absorb high levels of kinetic energy while maintaining controlled reaction forces, προστατεύοντας τόσο τα σκάφη όσο και τις υποδομές.
Εξαιρετική αντοχή στην τριβή Το ειδικά διαμορφωμένο εξωτερικό στρώμα καουτσούκ αντιστέκεται στην κοπή, τη τριβή και την επαναλαμβανόμενη επαφή, εξασφαλίζοντας μακρά διάρκεια ζωής σε απαιτητικά περιβάλλοντα αγκυροβολίας.
Ευέλικτη και εύκολη λειτουργία Ελαφρύ σε σχέση με τα στερεά συστήματα φτερών, ο πνευματικός σχεδιασμός επιτρέπει γρήγορη εγκατάσταση, επανατοποθέτηση, φούσκωμα και αποπληθωρισμό,ιδανικό για μόνιμες και προσωρινές εφαρμογές.
Ευρεία προσαρμοστικότητα σε θερμοκρασίες Σταθερές μηχανικές ιδιότητες διατηρούνται σε ακραίες θερμοκρασίες, εξασφαλίζοντας αξιόπιστη απόδοση σε διαφορετικές κλιματικές συνθήκες.
Μακροχρόνια επαναχρησιμοποίηση Η υψηλή ελαστική ανάκτηση και η δομική ακεραιότητα επιτρέπουν επαναλαμβανόμενη χρήση με υψηλό φορτίο, μειώνοντας σημαντικά το κόστος του κύκλου ζωής.
Εφαρμογές
Εμπορική λιμενική αποβάθρα Κατάλληλο για πλοία εμπορευματοκιβωτίων, φορτηγά και πλοία γενικού φορτίου.
Λειτουργίες μεταφοράς από πλοίο σε πλοίο Παρέχει αποτελεσματική απορρόφηση ενέργειας κατά τις δραστηριότητες μεταφοράς υπεράκτιας θάλασσας, λαμβάνοντας υπόψη την κίνηση κύματος και τη σχετική κίνηση του πλοίου.
Προσωρινές αποβάθρες και πλατφόρμες κατασκευής Ιδανικές για προσωρινές λύσεις αγκυροβολίας κατά τη διάρκεια κατασκευών ή σε σενάρια έκτακτης ανάγκης, με ελάχιστες απαιτήσεις για σταθερή υποδομή.
Γιατί να επιλέξετε την Hongruntong Marine
Η Hongruntong Marine διαθέτει μακροχρόνια εμπειρία στον τομέα της ναυπηγικής μηχανικής και των συστημάτων προστασίας λιμένων, με βαθιά κατανόηση των πραγματικών συνθηκών λειτουργίας.
Ικανότητα προσαρμογής Παρέχουμε εξατομικευμένα μεγέθη φτερών, πιέσεις και διαμορφώσεις με βάση τους τύπους πλοίων, τους υπολογισμούς ενέργειας αγκυροβολίας και τις περιβαλλοντικές παραμέτρους.
Απαραίτητος έλεγχος ποιότητας υλικών Όλα τα συνθέματα καουτσούκ και τα υλικά ενίσχυσης επιλέγονται και δοκιμάζονται προσεκτικά για να εξασφαλίζεται σταθερή ποιότητα και αξιοπιστία της απόδοσης.
Τεχνική καθοδήγηση, υποστήριξη εγκατάστασης, εκπαίδευση λειτουργίας και μακροπρόθεσμη υποστήριξη υπηρεσιών παρέχονται καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος.
Γενικές ερωτήσεις
1Ποιο μέγεθος είναι διαθέσιμος για τα ελαστικά φεντερ της Γιοκοχάμα;
Διατίθεται ένα ευρύ φάσμα διαμέτρων και μήκων και μπορούν να κατασκευαστούν προσαρμοσμένα μεγέθη για να καλύπτουν τις ειδικές απαιτήσεις ενέργειας αγκυροβολίας.
2- Πώς τοποθετείται και χρησιμοποιείται ο φτερούγος;
Ο προστατευτής συνήθως αναστέλλεται χρησιμοποιώντας αλυσίδες ή σχοινιά και φουσκώνεται στην συνιστώμενη πίεση πριν από τη λειτουργία.
3Μπορεί να επαναχρησιμοποιηθεί πολλές φορές;
Η πνευματική δομή και τα ελαστικά ελαστικά επιτρέπουν επαναλαμβανόμενη χρήση με ελάχιστη υποβάθμιση της απόδοσης.
4Το προϊόν πληροί τα διεθνή πρότυπα ασφάλειας;
Ο φτέρνας κατασκευάζεται σύμφωνα με τα αναγνωρισμένα διεθνή θαλάσσια πρότυπα και υποβάλλεται σε αυστηρούς ελέγχους ποιότητας.
5Είναι κατάλληλο για σκληρά θαλάσσια περιβάλλοντα;
Είναι σχεδιασμένο να αντέχει στην έκθεση σε θαλασσινό νερό, στην υπεριώδη ακτινοβολία, σε ακραίες θερμοκρασίες και σε μηχανική φθορά.
