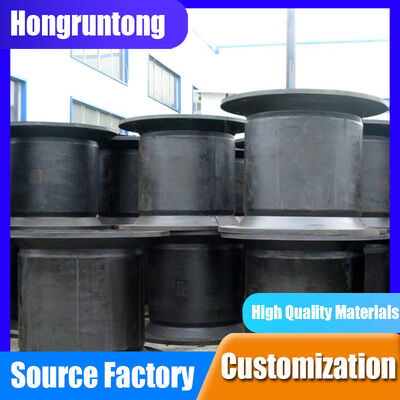

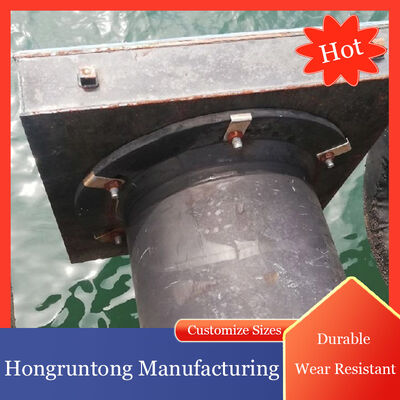

Φεντερ κυψελών από καουτσούκ υψηλή απορρόφηση ενέργειας χαμηλή δύναμη αντίδρασης μακρά διάρκεια ζωής

Ελαστικό Προφυλακτήρα Κυψελών Υψηλής Απορρόφησης Ενέργειας Χαμηλής Αντίδρασης Δύναμης Μεγάλης Διάρκειας Ζωής

Περιγραφή

Οι Ελαστικοί Προφυλακτήρες Κυψελών αντιπροσωπεύουν μια από τις πιο αξιόπιστες και μηχανικά σταθερές λύσεις απορρόφησης ενέργειας στον σημερινό τομέα της μηχανικής ναυτιλιακών έργων. Η κυκλική, κοίλη δομή κυψελών τους επιτρέπει στο σώμα του προφυλακτήρα να συμπιέζεται ομοιόμορφα υπό τις δυνάμεις πρόσδεσης, διατηρώντας παράλληλα μια ομαλή, προβλέψιμη καμπύλη αντίδρασης. Σε σύγκριση με τους προφυλακτήρες τύπου κώνου ή κυλινδρικούς, η δομή κυψελών κατανέμει την καταπόνηση πιο ομοιόμορφα γύρω από την περιφέρεια, αποτρέποντας την υπερβολική τοπική διάτμηση που μπορεί να οδηγήσει σε πρόωρη ρωγμή. Η γεωμετρία εξασφαλίζει εξαιρετική μεταφορά φορτίου τόσο στον μπροστινό πίνακα όσο και στη δομή της προβλήτας. Ως αποτέλεσμα, οι Ελαστικοί Προφυλακτήρες Κυψελών είναι ιδιαίτερα κατάλληλοι για λιμάνια όπου η συνέπεια, η επαναληψιμότητα και η μακροχρόνια σταθερότητα παραμόρφωσης είναι απαραίτητες.

Η σύνθεση του υλικού είναι σχεδιασμένη από μείγματα φυσικού και συνθετικού καουτσούκ ναυτιλιακής ποιότητας, συμπληρωμένα με παράγοντες αντιγήρανσης, πρόσθετα ανθεκτικά στο όζον και δομικά ενισχυτικά πληρωτικά. Αυτή η σύνθεση επιτρέπει στον προφυλακτήρα να διατηρεί την ελαστικότητά του μετά από χιλιάδες κύκλους συμπίεσης σε σκληρές θαλάσσιες συνθήκες. Ακόμη και υπό μακροχρόνια έκθεση σε ψεκασμό αλατιού, υγρασία, ακτινοβολία UV και διακυμάνσεις θερμοκρασίας, το καουτσούκ διατηρεί σταθερή σκληρότητα και χαμηλή μόνιμη συμπίεση. Επιπλέον, οι ενσωματωμένες χαλύβδινες φλάντζες του προφυλακτήρα, που παράγονται με τη χρήση χαλύβδινων πλακών υψηλής αντοχής και προστατεύονται από ανθεκτικές στη διάβρωση επιστρώσεις, επιτρέπουν την ασφαλή βίδωση στον μπροστινό πίνακα που βλέπει το κύτος και στον τοίχο της προβλήτας.

Μελέτη Περίπτωσης

Ένα μεγάλο τερματικό σταθμό χύδην φορτίου στη Μέση Ανατολή αντιμετώπισε σοβαρές προκλήσεις με το προηγούμενο σύστημα προφυλακτήρων του. Το λιμάνι χειριζόταν πλοία Capesize και post-Panamax που έφταναν με σημαντικές διακυμάνσεις στην ταχύτητα προσέγγισης λόγω εποχιακών αμμοθυελλών και πλευρικών ανέμων. Οι υπάρχοντες προφυλακτήρες κώνου παρουσίασαν ανομοιόμορφη συμπίεση και τοπικές αιχμές καταπόνησης, με αποτέλεσμα κόπωση του καουτσούκ, ρωγμές και απρόβλεπτες δυνάμεις αντίδρασης. Ο τερματικός σταθμός χρειαζόταν μια λύση που προσέφερε πιο σταθερή απορρόφηση ενέργειας και ανώτερη ανθεκτικότητα σε ένα λειαντικό, γεμάτο άμμο θαλάσσιο περιβάλλον.

Η Hongruntong Marine πραγματοποίησε μια πλήρη προσομοίωση ενέργειας πρόσδεσης χρησιμοποιώντας παραμέτρους πλοίων, παλιρροιακές διακυμάνσεις και περιβλήματα ταχύτητας προσέγγισης. Οι μηχανικοί συνέστησαν μια σειρά από μεγάλους Ελαστικούς Προφυλακτήρες Κυψελών σε συνδυασμό με ενισχυμένα μπροστινά πάνελ εξοπλισμένα με εξαιρετικά παχιά μαξιλαράκια πρόσοψης UHMW-PE. Ο σχεδιασμός των κυψελών, με τη συμμετρική συμπεριφορά συμπίεσης, απέδειξε σημαντικά βελτιωμένη σταθερότητα τόσο σε κανονικές όσο και σε εκτός κέντρου συνθήκες πρόσδεσης. Μετά την εγκατάσταση, η χαρτογράφηση πίεσης του κύτους σε πραγματικό χρόνο αποκάλυψε μείωση 18% στις μέγιστες δυνάμεις αντίδρασης και μια πιο ομοιόμορφη κατανομή της πίεσης επαφής σε όλο το κύτος του πλοίου.

Κατά τη διάρκεια των δύο πρώτων ετών λειτουργίας, οι προφυλακτήρες δεν έδειξαν σημάδια αποκόλλησης του καουτσούκ, παραμόρφωσης φλάντζας ή αστάθειας συμπίεσης—ακόμη και με συχνή τριβή άμμου. Οι επιθεωρήσεις συντήρησης ανέφεραν μείωση 30% στους απαιτούμενους επιτόπιους ελέγχους και το λιμάνι κατέγραψε μηδενικό απρογραμμάτιστο χρόνο διακοπής λειτουργίας που σχετίζεται με το σύστημα προφυλακτήρων. Το έργο επιβεβαίωσε τελικά ότι οι καλά σχεδιασμένοι Ελαστικοί Προφυλακτήρες Κυψελών μπορούν να βελτιώσουν σημαντικά την ασφάλεια πρόσδεσης και να μειώσουν το κόστος συντήρησης σε απαιτητικά περιβάλλοντα χύδην φορτίου.

Προδιαγραφές

Χαρακτηριστικά

Σταθερή και Προβλέψιμη Καμπύλη Αντίδρασης
Το κυκλικό σώμα της κυψέλης εξασφαλίζει ομοιόμορφη ακτινική συμπίεση σε όλο το εύρος εκτροπής. Αυτό οδηγεί σε εξαιρετικά σταθερή μηχανική συμπεριφορά, που σημαίνει ότι ο προφυλακτήρας διατηρεί προβλέψιμες δυνάμεις αντίδρασης ακόμη και υπό μεταβλητές ταχύτητες πρόσδεσης, γωνιακές επαφές ή επαναλαμβανόμενες ακολουθίες συμπίεσης. Για λιμάνια που δίνουν προτεραιότητα στην επιχειρησιακή ασφάλεια, αυτή η προβλέψιμη απόδοση ελαχιστοποιεί τον κίνδυνο ζημιάς στο κύτος του πλοίου, υπερβολικής καταπόνησης του διαχωριστικού και απροσδόκητης δομικής φόρτισης. Σε αντίθεση με ορισμένους παραδοσιακούς προφυλακτήρες, ο σχεδιασμός των κυψελών μειώνει αποτελεσματικά τις συγκεντρώσεις καταπόνησης διασκορπίζοντας το φορτίο συμμετρικά, αποτρέποντας την πρόωρη κόπωση του καουτσούκ.

Υψηλή Απορρόφηση Ενέργειας με Μειωμένη Πίεση Κύτους
Οι Ελαστικοί Προφυλακτήρες Κυψελών επιτυγχάνουν μια βέλτιστη αναλογία μεταξύ απορρόφησης ενέργειας και δύναμης αντίδρασης. Αυτό διασφαλίζει ότι τα πλοία—συμπεριλαμβανομένων των πλοίων μεγάλης εκτόπισης—βιώνουν ελάχιστη πίεση στο κύτος κατά την πρόσδεση. Η γεωμετρία του ευρέος σώματος της κυψέλης αυξάνει την περιοχή επαφής όταν συνδυάζεται με ένα μπροστινό πάνελ, με αποτέλεσμα χαμηλότερη τοπική καταπόνηση. Αυτό το χαρακτηριστικό είναι ιδιαίτερα επωφελές για πλοία με ευαίσθητες επιστρώσεις κύτους, μεταφορείς LNG με βαμμένες επιφάνειες και μεταφορείς χύδην φορτίου που απαιτούν ελεγχόμενα περιβλήματα πρόσδεσης.

Ενισχυμένη Χαλύβδινη Φλάντζα για Δομική Αξιοπιστία
Οι ενσωματωμένες χαλύβδινες φλάντζες κατασκευάζονται με ακριβείς ανοχές επιπεδότητας και χάλυβα ναυτιλιακής ποιότητας υψηλής αντοχής. Μέσω βελτιστοποιημένης βουλκανισμού, το καουτσούκ και ο χάλυβας σχηματίζουν έναν ισχυρό, συνεκτικό δεσμό που αποτρέπει τον διαχωρισμό υπό βαριά φορτία. Η ανάλυση πεπερασμένων στοιχείων εφαρμόζεται κατά το στάδιο του σχεδιασμού για την επαλήθευση της κατανομής της καταπόνησης σε όλο τον δακτύλιο της φλάντζας, εξασφαλίζοντας μακροχρόνια αξιοπιστία τόσο σε στατικά όσο και σε δυναμικά σενάρια πρόσδεσης. Οι αντισκωριακές επιστρώσεις ενισχύουν περαιτέρω την ανθεκτικότητα σε περιβάλλοντα με υψηλή αλατότητα και υγρασία.

Ανώτερη Αντίσταση στη Γήρανση, το Όζον και την UV
Η ένωση καουτσούκ είναι σχεδιασμένη χρησιμοποιώντας προηγμένα αντιοξειδωτικά και πρόσθετα κατά του όζοντος. Αυτό επιτρέπει στον προφυλακτήρα να διατηρεί τις μηχανικές του ιδιότητες ακόμη και μετά από χρόνια έκθεσης σε έντονο ηλιακό φως, υψηλές θερμοκρασίες ή αέρα πλούσιο σε όζον. Το χαμηλό μόνιμο σετ συμπίεσης διασφαλίζει ότι ο προφυλακτήρας διατηρεί το σχήμα του και την απόδοση απορρόφησης ενέργειας καθ' όλη τη διάρκεια της ζωής του, μειώνοντας την ανάγκη αντικατάστασης ή συχνής συντήρησης.

Εφαρμογές

Θέσεις υψηλής πρόσκρουσης με διακυμάνσεις στις ταχύτητες προσέγγισης
Τα λιμάνια που χειρίζονται πλοία που φτάνουν υπό μεταβλητές καιρικές συνθήκες απαιτούν προφυλακτήρες με σταθερές καμπύλες αντίδρασης. Οι προφυλακτήρες κυψελών διατηρούν τη συνέπεια ακόμη και υπό ακανόνιστες ταχύτητες.

Τερματικοί σταθμοί που επηρεάζονται από παλιρροιακές διακυμάνσεις
Οι εγκαταστάσεις με μεγάλες παλιρροιακές διαφορές επωφελούνται από την προβλέψιμη απόδοση δύναμης, η οποία εξασφαλίζει ασφαλέστερη πρόσδεση σε ένα ευρύ φάσμα συνθηκών βύθισης.

Σκληρά ή λειαντικά θαλάσσια περιβάλλοντα
Οι τοποθεσίες με άμμο, αιωρούμενα ιζήματα ή έντονη έκθεση στην UV ακτινοβολία βασίζονται στην αντοχή στη γήρανση και τη σύνθεση καουτσούκ βελτιστοποιημένη για τριβή του προφυλακτήρα.

Γιατί να επιλέξετε την Hongruntong Marine

Η Hongruntong Marine ξεχωρίζει ως παγκόσμιος προμηθευτής σχεδιασμένων λύσεων προφυλακτήρων λόγω των ενσωματωμένων δυνατοτήτων σχεδιασμού, κατασκευής, δοκιμών και μηχανικής. Η εταιρεία αναπτύσσει τις δικές της ενώσεις καουτσούκ, βελτιώνοντας συνεχώς τις αναλογίες μαύρου άνθρακα, παράγοντες σκλήρυνσης, αντιοξειδωτικά και ενισχυτικά πληρωτικά για την επίτευξη εξαιρετικής μηχανικής απόδοσης. Αυτή η ικανότητα Ε&Α επιτρέπει στην Hongruntong να προσαρμόζει τις φόρμουλες καουτσούκ για να καλύψει τις συγκεκριμένες ανάγκες διαφορετικών κλιμάτων και περιβαλλοντικών συνθηκών.

Κάθε Ελαστικός Προφυλακτήρας Κυψελών υποβάλλεται σε μοντελοποίηση πεπερασμένων στοιχείων για την επαλήθευση της συμπεριφοράς παραμόρφωσης, της κατανομής της διάτμησης και των διαδρομών φόρτισης φλάντζας πριν από την παραγωγή καλουπιών. Αυτή η προσέγγιση που βασίζεται στη μηχανική διασφαλίζει ότι κάθε μοντέλο αποδίδει αξιόπιστα τόσο σε κανονικές όσο και σε ακραίες συνθήκες πρόσδεσης. Οι εγκαταστάσεις κατασκευής της Hongruntong χρησιμοποιούν αυτοματοποιημένα συστήματα βουλκανισμού που ελέγχουν με ακρίβεια τις διαβαθμίσεις θερμοκρασίας, τον χρόνο σκλήρυνσης και τα επίπεδα πίεσης. Αυτό έχει ως αποτέλεσμα σταθερή σκληρότητα καουτσούκ, δομική ακεραιότητα και διαστατική ακρίβεια σε όλες τις παρτίδες παραγωγής.

Ο ποιοτικός έλεγχος ακολουθεί αυστηρές οδηγίες PIANC και ISO 17357. Οργανισμοί επιθεώρησης τρίτων—συμπεριλαμβανομένων των CCS, ABS και BV—διεξάγουν δοκιμές μαρτύρων για αντοχή σε εφελκυσμό, σκληρότητα, επιμήκυνση, απόδοση συμπίεσης και ποιότητα συγκόλλησης. Κάθε προφυλακτήρας είναι ανιχνεύσιμος μέσω ενός σειριοποιημένου αρχείου κατασκευής που τεκμηριώνει την ανάμειξη πρώτων υλών, την προετοιμασία φύλλων καουτσούκ, τη σκλήρυνση καλουπιών και τα τελικά στάδια επιθεώρησης.

Η Hongruntong παρέχει επίσης ολοκληρωμένη μηχανική υποστήριξη. Οι υπηρεσίες περιλαμβάνουν υπολογισμούς ενέργειας πρόσδεσης, ανάλυση δομής προβλήτας, σχεδιασμό πάνελ προφυλακτήρων, κατασκευή χαλύβδινων κατασκευών και καθοδήγηση εγκατάστασης επί τόπου. Για πολύπλοκες αναβαθμίσεις ή τερματικούς σταθμούς νέας κατασκευής, η εταιρεία εκτελεί βελτιστοποίηση διάταξης, προσομοιώσεις πρόσδεσης και πρόβλεψη μακροχρόνιας παραμόρφωσης. Η παγκόσμια υποστήριξη μετά την πώληση διασφαλίζει ότι οι χειριστές λαμβάνουν έγκαιρη επιθεώρηση, συστάσεις συντήρησης και ελέγχους απόδοσης.

Συχνές ερωτήσεις

Ε1: Θα παραμορφωθούν μόνιμα οι Ελαστικοί Προφυλακτήρες Κυψελών μετά από ισχυρές κρούσεις;
A: Όχι. Η ένωση καουτσούκ είναι σχεδιασμένη με χαμηλό σετ συμπίεσης, επιτρέποντας την πλήρη ελαστική ανάκτηση εντός του ονομαστικού εύρους συμπίεσης.

Ε2: Μπορούν οι μπουλόνια φλάντζας του προφυλακτήρα να επαναχρησιμοποιηθούν μετά την εγκατάσταση;
A: Η επαναχρησιμοποίηση δεν συνιστάται. Τα μπουλόνια θα πρέπει να αντικαθίστανται κατά τη διάρκεια μεγάλων επισκευών για να διασφαλιστεί η ακριβής προφόρτιση και η μακροχρόνια δομική σταθερότητα.

Ε3: Είναι διαθέσιμα προσαρμοσμένα ύψη ή διαμέτρους προφυλακτήρων;
Α: Ναι. Η Hongruntong προσφέρει προσαρμοσμένα καλούπια και διαστάσεις για να ταιριάζουν με συγκεκριμένες απαιτήσεις ενέργειας πρόσδεσης.

Ε4: Πώς επαληθεύεται η απόδοση του προϊόντος πριν από την αποστολή;
A: Κάθε προφυλακτήρας υποβάλλεται σε δοκιμές συμπίεσης σύμφωνα με τις οδηγίες PIANC, μαζί με δοκιμές σκληρότητας, εφελκυσμού, επιμήκυνσης και συγκόλλησης.

Ε5: Ποιο είναι το συνιστώμενο διάστημα επιθεώρησης;
A: Τυπικά κάθε 6–12 μήνες, ανάλογα με τις συνθήκες της θέσης, τη συχνότητα των πλοίων και την περιβαλλοντική έκθεση.
