Τύπος V Dock Bumper Δυνατή αντοχή σε αντίκτυπο
Περιγραφή

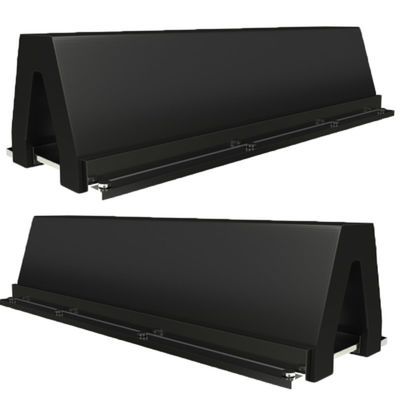

Το Arch Rubber Fender είναι μια λύση προστασίας αποβάθρας υψηλής απόδοσης που έχει σχεδιαστεί για να αντέχει σε συνεχείς επιπτώσεις αγκυροβολίας σε απαιτητικά θαλάσσια περιβάλλοντα.Η αψίδα δομή του ∆VΔ παρέχει μια εξαιρετικά αποτελεσματική καμπύλη φορτίου-αποτροπή, επιτρέποντας την ανώτερη απορρόφηση ενέργειας με ελάχιστες δυνάμεις αντίδρασης στο τοίχωμα της αποβάθρας.παρέχει μακροχρόνια αντοχή και αξιοπιστία υπό συνεχή εργασιακή πίεση.
Αυτό το φρένο είναι μια προτιμώμενη επιλογή για λιμάνια, τερματικά και ναυπηγεία που απαιτούν μια ισορροπία δύναμης, οικονομίας και αποδοτικότητας χώρου.Το συμπαγές σχεδιασμό του σώματος του Arch Fender προσφέρει εξαιρετική αναλογία απόδοσης προς μέγεθος.Η ομαλή μετωπική επιφάνεια εξασφαλίζει την ομοιόμορφη κατανομή της πίεσης κατά το κύτος του πλοίου.μειώνοντας τον κίνδυνο υγρασίας ή τοπικής βλάβης.
Διαθέσιμα σε τυπικά μεγέθη από 200H έως 1000H, τα Hongruntong Arch Fenders είναι σχεδιασμένα για να ανταποκρίνονται στα διεθνή πρότυπα ποιότητας και ασφάλειας,Παροχή αξιόπιστης απόδοσης για όλες τις κατηγορίες εμπορικών, ναυτικά και υπεράκτια σκάφη.
Μελέτη περιπτώσεων: Εκσυγχρονισμός ναυπηγείων στη Βόρεια Ευρώπη
Ένα μεγάλο ναυπηγείο της Βόρειας Ευρώπης που ειδικεύεται στην κατασκευή πλοίων υπεράκτιας θάλασσας απαιτούσε ένα ισχυρό σύστημα προστασίας για τη νέα του αποβάθρα εξοπλισμού.που προκαλούν συχνές διακοπές συντήρησης και γρατζουνιές στο κύτος σε ολοκληρωμένα σκάφηΗ πρόκληση ήταν να εφαρμοστεί μια λύση φτέρνων ικανή να απορροφήσει την μεγάλη ενέργεια της πρόσκρουσης από σκάφη έως 25.000 DWT, διατηρώντας παράλληλα συμπαγείς διαστάσεις εγκατάστασης.
Η Hongruntong Marine προμήθευσε φτερούγες Arch Rubber τύπου V1000H με ενσωματωμένες πλακέτες στήριξης από χάλυβα και εμπρόσθια πλακάκια UHMW-PE.που είναι αγκυροβολημένα στην δομή από σιδηρομεταλλεύματα με στερεόδεκτα από ανοξείδωτο χάλυβαΜετά την εγκατάσταση, το ναυπηγείο ανέφερε μείωση κατά 45% της πίεσης από την πρόσκρουση στην αγκυροβολία και πλήρη εξάλειψη ζημιών στην επιφάνεια του κύτους κατά τη διάρκεια των εργασιών αγκυρώσεως.
Μετά από δύο χρόνια λειτουργίας, οι φτερούγες δεν έδειξαν σημάδια ρωγμών ή κόπωσης του υλικού, και τα διαστήματα επιθεώρησης επεκτάθηκαν από τριμηνιαία σε ετήσια.Το έργο επικύρωσε την ικανότητα του Hongruntong Arch Fender να λειτουργεί αξιόπιστα κάτω από βαριά λειτουργικά φορτία, μειώνοντας ταυτόχρονα το συνολικό κόστος συντήρησης του κύκλου ζωής.
Προδιαγραφές
|
Ονομασία του προϊόντος
|
Πυροσβεστήρας από καουτσούκ
|
|
Υλικό
|
Φυσικό καουτσούκ, καουτσούκ σιλικόνης
|
|
Χρώμα
|
Μαύρο ή προσαρμοσμένο
|
|
Επιφάνεια
|
Γλυκό
|
|
Μέγεθος
|
Υψόμετρο
|
200-1000 χιλιοστά
|
|
Διάρκεια
|
1000-3500 mm
|
|
Όλα τα μεγέθη μπορούν να προσαρμοστούν
|
|
Φυσικές Ιδιότητες
|
Περιεκτικότητα σε πολυμερή
|
100% παρθένα
|
|
Θερμοκρασία λειτουργίας
|
-50°C~240°C
|
|
Δυνατότητα τράβηξης
|
≥ 16 MPa
|
|
Σφιχτότητα
|
90+/-5 ανά 100 mm
|
|
Σκληρότητα
|
50-70 (χώρα Α)
|
|
Επέκταση
|
≥ 400%
|
|
Χαρακτηριστικά
|
1Μέσα από ανθεκτικό σε υψηλές θερμοκρασίες.
|
|
2Εξαιρετική αντοχή σε δάκρυα, αντοχή σε λάδια, αντοχή στη γήρανση
|
|
3Ανθεκτικό στα βιομηχανικά οξέα και αλκαλία και καλό ελαστικό
|
|
4Κατασκευάστηκε σύμφωνα με το PIANC2002
|
|
Εφαρμογή
|
Τερματικοί σταθμοί πολλαπλών χρήσεων, ράμπες RoRo, τερματικοί σταθμοί επιβατικών πλοίων, φορτηγίδες
|
|
Σχήμα
|
W
|
Β
|
F
|
Γ
|
H
|
|
[μμ]
|
[μμ]
|
[μμ]
|
[μμ]
|
[μμ]
|
|
HM-ARF200H
|
400
|
320
|
145
|
128
|
200
|
|
HM-ARF250H
|
500
|
410
|
175
|
160
|
250
|
|
HM-ARF300H
|
600
|
490
|
225
|
196
|
300
|
|
HM-ARF400H
|
800
|
670
|
300
|
260
|
400
|
|
HM-ARF500H
|
1000
|
840
|
375
|
325
|
500
|
|
HM-ARF600H
|
1200
|
1010
|
450
|
390
|
600
|
|
HM-ARF800H
|
1600
|
1340
|
600
|
520
|
800
|
|
HM-ARF1000H
|
2000
|
1680
|
750
|
650
|
1000
|
Χαρακτηριστικά
Σχεδιασμός υψηλής απορρόφησης ενέργειας και χαμηλής αντίδρασης
Η γεωμετρική απόδοση του προφίλ της αψίδας εξασφαλίζει ομοιόμορφη εκτροπή και ελεγχόμενη διάχυση ενέργειας, προστατεύοντας τόσο τα κύτη των πλοίων όσο και τις δομές της προβλήτας.Η γραμμική καμπύλη φόρτωσης-απόκρισης του αποτρέπει τις ξαφνικές ακμές δύναμης κατά τη διάρκεια της αγκυροβολίας υψηλής ενέργειας, καθιστώντας το κατάλληλο για συχνές λειτουργίες αγκυροβολίας που περιλαμβάνουν πλοία διαφόρων μεγεθών.
Σύνθετη φόρμουλα καουτσούκ υψηλής ποιότητας
Κάθε φτερό είναι κατασκευασμένο από μια ειδικά αναπτυγμένη συνδυασμό καουτσούκ που έχει σχεδιαστεί για υψηλή αντοχή στη τράβηξη, αντοχή σε δάκρυα και αντοχή στο περιβάλλον.Η φόρμουλα περιέχει αντιοζονικά και αντιγηραντικά παράγοντες που αποτρέπουν την σκληρότητα ή τη ρωγμάτωση της επιφάνειας που προκαλείται από τη μακροχρόνια έκθεση σε υπεριώδη ακτινοβολία και σε αλμυρό νερό., διατηρώντας την ελαστικότητα και την αξιοπιστία ακόμη και σε ακραίες καιρικές συνθήκες.
Αποτελεσματικό σύστημα μονάδων εγκατάστασης
Τα άξονα άξονα Hongruntong είναι προτρυπτόμενα με τρύπες εγκατάστασης, επιτρέποντας γρήγορη και ακριβή ευθυγράμμιση κατά την εγκατάσταση.Το αρθρωτό σύστημα μπορεί να χρησιμοποιηθεί σε κάθετη και οριζόντια διαμόρφωση.Οι ενσωματωμένες χαλυβουργικές πλάκες και οι ανθεκτικοί στη διάβρωση βίδες εξασφαλίζουν ασφαλή στερέωση για δεκαετίες λειτουργίας.
Βελτιωμένη απόδοση με προαιρετικά εμπρόσθια πλακάκια
Για να μειωθεί η τριβή του σκάφους και η φθορά της επιφάνειας, μπορούν να ενσωματωθούν προαιρετικά UHMW-PE ή σύνθετα μετωπικά pads στο σώμα του φτέρου.και να παρατείνει τη διάρκεια ζωής, ελαχιστοποιώντας παράλληλα τις απαιτήσεις συντήρησης σε ζώνες αγκυροβολίας υψηλής κυκλοφορίας.
Εφαρμογές
Τερματικοί σταθμοί λιμένων βαρέων φορτίων και εγκαταστάσεις χύδην εμπορευμάτων
Χρησιμοποιείται για την προστασία των ενισχυμένων τοίχων αποβάθρας από την πρόσκρουση μεγάλων πλοίων κατά τη διάρκεια της αγκυροβολίας.
Ανεφορές πλοίων και τερματικοί σταθμοί Ro-Ro
Διασφαλίζει ομαλή και ασφαλή αγκυροβόληση για τα πλοία και τα σκάφη που εισέρχονται/εξέλθουν, ιδίως όταν η ακριβής ευθυγράμμιση και η ελάχιστη δύναμη αντίδρασης είναι κρίσιμες.
Ναυπηγεία και ναυπηγεία συντήρησης
Ιδανικό για τις αποβάθρες εφοδιασμού και τις αποβάθρες επισκευής όπου πρέπει να διατηρείται η ακεραιότητα του κύτους κατά τις επαναλαμβανόμενες εργασίες αγκυρώσεως και εκτόξευσης.
Γιατί να επιλέξετε την Hongruntong Marine
Αποδεδειγμένη ποιότητα και παγκόσμια συμμόρφωση
Τα ελαστικά φρέντερ της Hongruntong Arch κατασκευάζονται σύμφωνα με τα πρότυπα ISO 9001 και PIANC, με πλήρη συμμόρφωση με τους διεθνείς κώδικες ασφάλειας λιμένων.επαλήθευση ελαστικότητας, και την επιταχυνόμενη αξιολόγηση της γήρανσης για να εξασφαλιστεί η μακροπρόθεσμη αξιοπιστία.
Καινοτομία στα υλικά και στο σχεδιασμό
Το Τμήμα Ερευνών και Ανάπτυξης βελτιώνει συνεχώς τις τεχνικές σύνθεσης και βουλκανισμού για την ενίσχυση της ανθεκτικότητας, της ελαστικότητας και της αντοχής στην περιβαλλοντική υποβάθμιση.Μέσα από προηγμένα εργαλεία προσομοίωσηςΗ Hongruntong βελτιστοποιεί την κατανομή των πιέσεων και το προφίλ παραμόρφωσης του φτέρνου για ανώτερη απόδοση στον πραγματικό κόσμο.
Τεχνική προσαρμογής για μοναδικές θαλάσσιες επιχειρήσεις
Σχεδιάζουμε και προμηθεύουμε εξατομικευμένα συστήματα προστασίας βασισμένα σε συγκεκριμένους υπολογισμούς ενέργειας αγκυροβολίας, τάξεις πλοίων και γεωμετρικές αποβάθρων.και λεπτομερή εγχειρίδια εγκατάστασης για τη διασφάλιση της ακρίβειας των επιδόσεων και της ασφάλειας της λειτουργίας.
Παγκόσμια Υποστήριξη και Υπηρεσία Ζωής
Η Hongruntong παρέχει παγκόσμια υλικοτεχνική κάλυψη, ταχεία διαθεσιμότητα ανταλλακτικών και τεχνική υποστήριξη επί τόπου.και ελέγχους επιδόσεων κύκλου ζωής για να βοηθήσουν τους πελάτες να διατηρήσουν τη λειτουργική αποτελεσματικότητα με ελάχιστο χρόνο διακοπής λειτουργίας.
Γενικές ερωτήσεις
1. Ποια μεγέθη είναι διαθέσιμα τα Arch Rubber Fenders;
Η Hongruntong προσφέρει τυποποιημένα μοντέλα που κυμαίνονται από 200H έως 1000H, με εξατομικευμένες διαστάσεις διαθέσιμες κατόπιν αιτήματος.
2Μπορεί να χρησιμοποιηθεί σε κρύο κλίμα;
Ναι, οι συνδυασμοί καουτσούκ μας δοκιμάζονται για ελαστικότητα και απόδοση σε θερμοκρασίες κάτω από 40°C, εξασφαλίζοντας αξιοπιστία σε αρκτικά λιμάνια.
3- Είναι κατάλληλα για πλωτές αποβάθρες;
Μπορούν να χρησιμοποιηθούν σε σταθερές ή ημιπλωτές δομές με κατάλληλα πλαίσια τοποθέτησης ή πλακέτες στήριξης από χάλυβα.
4Ποια είναι η συνιστώμενη συχνότητα συντήρησης;
Οι οπτικές επιθεωρήσεις κάθε έξι μήνες είναι επαρκείς.
5Η Hongruntong παρέχει συμβουλές σχεδιασμού;
Οι μηχανικοί μας παρέχουν δωρεάν συμβουλές, υπολογισμούς ενέργειας και βελτιστοποίηση σχεδιασμού για να εξασφαλίσουν την σωστή επιλογή και εγκατάσταση των φτέρνων.
