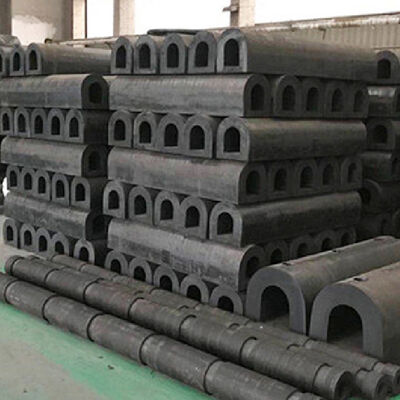

D Rubber Fender Εξοικονόμηση Χώρου Σταθερή Δομή Απλή Συντήρηση

Περιγραφή

Περιγραφή

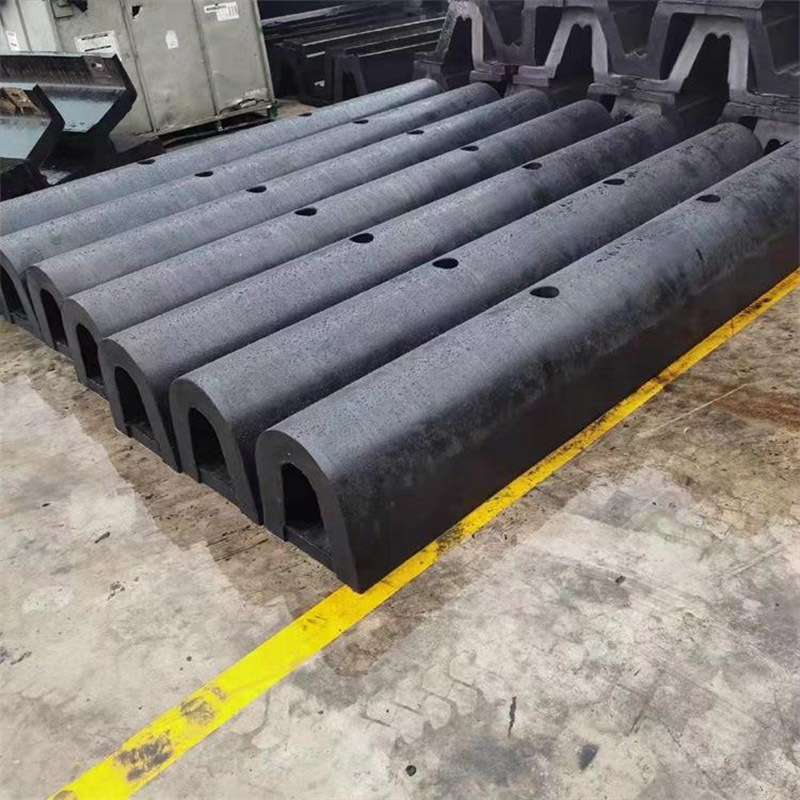

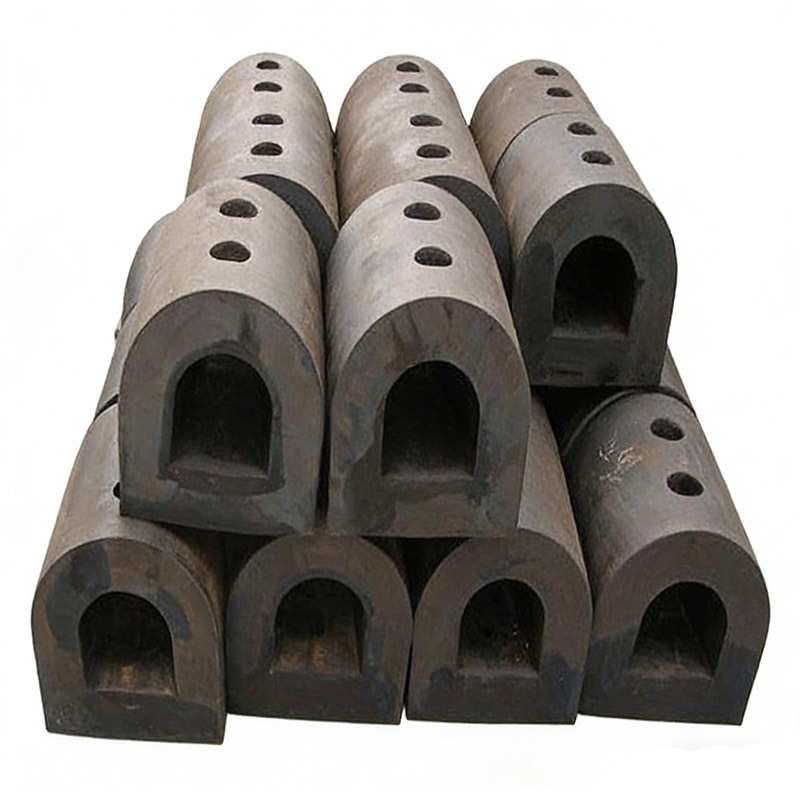

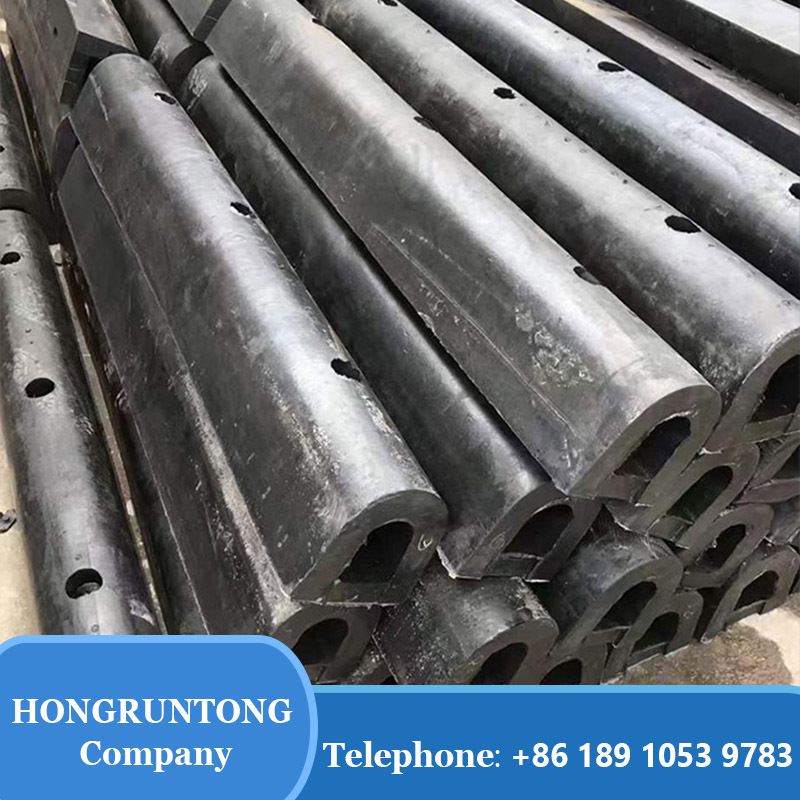

Οι πρυμνοδέτες τύπου D είναι ευέλικτα, γραμμικά συστήματα πρυμνοδετών από καουτσούκ, σχεδιασμένα για να παρέχουν ελεγχόμενη απορρόφηση ενέργειας και δομική προστασία σε ένα ευρύ φάσμα περιβαλλόντων πρόσδεσης και επαφής με σκάφη. Χαρακτηριζόμενοι από το διακριτικό τους προφίλ διατομής σε σχήμα D, αυτοί οι πρυμνοδέτες συνδυάζουν μια επίπεδη επιφάνεια στήριξης με μια ημικυκλική επιφάνεια πρόσκρουσης, επιτρέποντας σταθερή εγκατάσταση και προβλέψιμη συμπεριφορά συμπίεσης υπό φορτίο.

Κατασκευασμένοι από καουτσούκ φυσικής προέλευσης υψηλής ποιότητας ή προαιρετικά σύνθετα υλικά EPDM, οι πρυμνοδέτες τύπου D της Hongruntong Marine είναι σχεδιασμένοι για να προσφέρουν σταθερή μηχανική απόδοση υπό επαναλαμβανόμενους κύκλους συμπίεσης. Η σύνθεση του υλικού είναι βελτιστοποιημένη για να επιτύχει έναν ισορροπημένο συνδυασμό αντοχής σε εφελκυσμό, επιμήκυνσης κατά τη θραύση, αντοχής σε σχίσιμο και σταθερότητας σκληρότητας. Αυτό διασφαλίζει ότι ο πρυμνοδέτης απορροφά την κινητική ενέργεια αποτελεσματικά, διατηρώντας παράλληλα τη δομική ακεραιότητα καθ' όλη τη διάρκεια της εκτεταμένης διάρκειας ζωής του.

Διαθέσιμοι σε τυπικά ύψη που κυμαίνονται από 100 mm έως 500 mm, και προσαρμόσιμοι σε μήκος, σκληρότητα και διαμόρφωση στήριξης, οι πρυμνοδέτες τύπου D μπορούν να προσαρμοστούν για ρυμουλκά, φορτηγίδες, τερματικούς σταθμούς φέρι, εμπορικά λιμάνια, υπεράκτιες πλατφόρμες, δεξαμενές και βιομηχανικές παράκτιες εγκαταστάσεις. Η δομική τους απλότητα, η αντοχή στη διάβρωση και οι χαμηλές απαιτήσεις συντήρησης τους καθιστούν μια οικονομική αλλά τεχνικά αξιόπιστη λύση για την προστασία της θαλάσσιας υποδομής.

Αποτρέποντας την άμεση επαφή χάλυβα με χάλυβα και μειώνοντας τις μέγιστες δυνάμεις πρόσκρουσης, οι πρυμνοδέτες τύπου D ενισχύουν την επιχειρησιακή ασφάλεια, προστατεύουν τις επικαλύψεις του κύτους, παρατείνουν τη διάρκεια ζωής της υποδομής και μειώνουν τις μακροπρόθεσμες δαπάνες συντήρησης.

Μελέτη Περίπτωσης – Βελτιστοποίηση Τερματικού Σταθμού Εμπορευματοκιβωτίων Υψηλής Συχνότητας

Ένας παράκτιος τερματικός σταθμός εμπορευματοκιβωτίων που εξυπηρετεί πλοία μεταξύ 15.000 και 35.000 DWT αντιμετώπιζε επαναλαμβανόμενη φθορά στην άκρη του προβλήτα λόγω συχνών καθημερινών εργασιών πρόσδεσης. Με πάνω από 1.500 ετήσιες κλήσεις πλοίων, το υπάρχον παρωχημένο σύστημα λωρίδων από καουτσούκ παρουσίαζε επιταχυνόμενη σκλήρυνση και ρωγμές, οδηγώντας σε ασυνεπή απορρόφηση ενέργειας και αυξημένη δομική καταπόνηση στον οπλισμένο σκυρόδεμα τοίχο του προβλήτα.

Μετά από τεχνική αξιολόγηση της εκτόπισης του πλοίου, της ταχύτητας πρόσδεσης, του εύρους της παλίρροιας και των ορίων δομικού φορτίου, η Hongruntong Marine συνέστησε την εγκατάσταση βαρέως τύπου πρυμνοδετών τύπου D 450 mm, κατασκευασμένων από σύνθετο υλικό φυσικού καουτσούκ υψηλού μέτρου με ενισχυμένες ζώνες οπών για βίδες.

Η εγκατάσταση ολοκληρώθηκε κατά τη διάρκεια προγραμματισμένου παραθύρου συντήρησης, χωρίς να απαιτηθεί σημαντική ανακατασκευή του προβλήτα. Εντός του πρώτου έτους λειτουργίας, ο τερματικός σταθμός κατέγραψε αισθητή μείωση στις ρωγμές της επιφάνειας του προβλήτα και στο ξεφλούδισμα των ακμών. Οι καπετάνιοι των πλοίων ανέφεραν βελτιωμένη σταθερότητα πρόσδεσης και μειωμένους κραδασμούς κατά την επαφή. Οι επιθεωρήσεις συντήρησης που διενεργήθηκαν 24 μήνες μετά την εγκατάσταση δεν έδειξαν σημαντική ρήξη της επιφάνειας, μόνιμη παραμόρφωση ή υποβάθμιση σχετιζόμενη με την υπεριώδη ακτινοβολία.

Η λιμενική αρχή επιβεβαίωσε μετρήσιμες εξοικονομήσεις κόστους κύκλου ζωής λόγω μειωμένης συχνότητας επισκευών και εκτεταμένης προστασίας της υποδομής. Με βάση αυτά τα αποτελέσματα, ο τερματικός σταθμός ενσωμάτωσε τους πρυμνοδέτες τύπου D στα μελλοντικά πρότυπα σχεδιασμού επέκτασής του.

Προδιαγραφές

Χαρακτηριστικά

Μηχανική Προοδευτική Απορρόφηση Ενέργειας

Το καθοριστικό πλεονέκτημα του πρυμνοδέτη τύπου D είναι η ελεγχόμενη καμπύλη δύναμης αντίδρασης. Το ημικυκλικό εξωτερικό προφίλ παραμορφώνεται προοδευτικά καθώς αυξάνεται το φορτίο πρόσκρουσης, επιτρέποντας ομαλή διάχυση της ενέργειας αντί για απότομη μετάδοση δύναμης. Αυτή η σταδιακή συμπεριφορά συμπίεσης μειώνει τις μέγιστες δυνάμεις αντίδρασης που διαφορετικά θα μπορούσαν να προκαλέσουν ζημιά στην επένδυση του κύτους του σκάφους ή στις δομές σκυροδέματος του τοίχου του προβλήτα. Η γεωμετρία εξασφαλίζει προβλέψιμη απόδοση σε διάφορα σενάρια πρόσκρουσης, συμπεριλαμβανομένης της μετωπικής και της πλάγιας επαφής.

Υψηλή Αντοχή σε Εφελκυσμό και Αντοχή σε Σχίσιμο

Η Hongruntong Marine εφαρμόζει προηγμένες τεχνικές βουλκανισμού για να επιτύχει τη βέλτιστη πυκνότητα διασταυρούμενων συνδέσεων εντός του σύνθετου υλικού από καουτσούκ. Αυτό ενισχύει την αντοχή σε εφελκυσμό και την επιμήκυνση κατά τη θραύση, επιτρέποντας στον πρυμνοδέτη να αντέχει σε επαναλαμβανόμενη συμπίεση χωρίς εσωτερικές ρωγμές. Η υψηλή αντοχή σε σχίσιμο ελαχιστοποιεί το σχίσιμο των ακμών και τις ζημιές στην επιφάνεια που προκαλούνται από τριβή από χαλύβδινα κύτη, αλυσίδες άγκυρας ή εξοπλισμό πρόσδεσης. Αυτά τα χαρακτηριστικά είναι κρίσιμα σε περιβάλλοντα πρόσδεσης υψηλής συχνότητας.

Αντοχή στην Κόπωση και τη Μόνιμη Παραμόρφωση

Σε θαλάσσιες εφαρμογές, οι πρυμνοδέτες υπόκεινται σε χιλιάδες κύκλους συμπίεσης κατά τη διάρκεια της λειτουργικής τους ζωής. Το καουτσούκ χαμηλής ποιότητας μπορεί να υποστεί μόνιμη παραμόρφωση, μειώνοντας την αποτελεσματική ικανότητα απορρόφησης ενέργειας. Οι πρυμνοδέτες τύπου D μας είναι διαμορφωμένοι για να αντιστέκονται στη μόνιμη παραμόρφωση συμπίεσης και στην υποβάθμιση λόγω κόπωσης. Ακόμη και μετά από παρατεταμένη στατική φόρτιση ή επαναλαμβανόμενη πρόσκρουση, ο πρυμνοδέτης επιστρέφει στο αρχικό του σχήμα, διατηρώντας αξιόπιστη απόδοση αντικραδασμικής προστασίας.

Περιβαλλοντική Ανθεκτικότητα σε Σκληρές Θαλάσσιες Συνθήκες

Το σύνθετο υλικό από καουτσούκ περιλαμβάνει αντιοξειδωτικούς παράγοντες και αναστολείς όζοντος για να αντιστέκεται στην υποβάθμιση που προκαλείται από την υπεριώδη ακτινοβολία, την εμβάπτιση σε θαλασσινό νερό και τους βιομηχανικούς ρύπους. Το προαιρετικό υλικό EPDM παρέχει ανώτερη αντοχή για τροπικά κλίματα ή υπεράκτιες εγκαταστάσεις. Ο πρυμνοδέτης διατηρεί σταθερή ελαστικότητα σε ένα εύρος θερμοκρασιών συνήθως μεταξύ -25°C και +75°C, διασφαλίζοντας σταθερή λειτουργικότητα σε διάφορες περιβαλλοντικές συνθήκες.

Ασφαλής και Σταθερή Διαμόρφωση Στήριξης

Η επίπεδη πίσω όψη διευκολύνει την ασφαλή στερέωση με βίδες σε υποστρώματα από χάλυβα ή σκυρόδεμα. Οι προ-τρυπημένες οπές στήριξης μπορούν να προσαρμοστούν σύμφωνα με τις προδιαγραφές του έργου, και οι ενισχυμένες περιοχές γύρω από τις ζώνες των βιδών αποτρέπουν τη συγκέντρωση τάσεων κατά τη σύσφιξη. Αυτή η δομική σταθερότητα εξασφαλίζει μακροπρόθεσμη ευθυγράμμιση και αποτρέπει την περιστροφή ή την αποκόλληση κατά τη διάρκεια πλάγιας πρόσκρουσης του σκάφους.

Εφαρμογές

Ρυμουλκά και Σκάφη Υποστήριξης Λιμένων

Οι πρυμνοδέτες τύπου D εγκαθίστανται ευρέως στα τμήματα πλώρης και πλευρών των ρυμουλκών που εμπλέκονται στην ώθηση, συνοδεία και ελιγμούς μεγαλύτερων σκαφών. Η ικανότητά τους να απορροφούν πλευρικές δυνάμεις διατηρώντας δομική σταθερότητα τους καθιστά ιδιαίτερα κατάλληλους για συνεχή επιχειρησιακή επαφή. Ο σχεδιασμός του πρυμνοδέτη μειώνει τη μετάδοση κραδασμών στη δομή του σκάφους και βελτιώνει τον έλεγχο ελιγμών κατά τη βοήθεια πρόσδεσης.

Εμπορικά Λιμάνια και Τερματικοί Σταθμοί Φορτίου

Σε τερματικούς σταθμούς γενικού φορτίου, χύδην φορτίου και εμπορευματοκιβωτίων, οι πρυμνοδέτες τύπου D παρέχουν αξιόπιστη προστασία μεσαίας χρήσης για τοίχους προβλήτων και θέσεις πρόσδεσης. Είναι ιδανικοί για εγκαταστάσεις με συχνά προγράμματα πρόσδεσης αλλά μέτριες απαιτήσεις ενέργειας πρόσκρουσης. Η ανθεκτικότητα και οι χαμηλές ανάγκες συντήρησης μειώνουν το μακροπρόθεσμο λειτουργικό κόστος για τις λιμενικές αρχές.

Ξηρές Δεξαμενές και Ναυπηγεία Επισκευών

Σε εγκαταστάσεις ναυπηγικής και συντήρησης, τα πλοία συχνά απαιτούν πλευρική επανατοποθέτηση σε περιορισμένους χώρους δεξαμενών. Οι πρυμνοδέτες τύπου D προστατεύουν τόσο τις επικαλύψεις του κύτους όσο και τους τοίχους της δεξαμενής από ακούσιες ζημιές επαφής. Η διαστατική τους σταθερότητα και η ελαστική τους ανάκαμψη εξασφαλίζουν σταθερή απόδοση κατά τη διάρκεια επαναλαμβανόμενων εργασιών ευθυγράμμισης.

Γιατί να επιλέξετε Hongruntong Marine

Βαθιά Τεχνική Κατανόηση της Δυναμικής Θαλάσσιων Προσκρούσεων

Η Hongruntong Marine δεν κατασκευάζει απλώς προφίλ από καουτσούκ· παρέχουμε μηχανικές λύσεις θαλάσσιας προστασίας. Η τεχνική μας ομάδα αξιολογεί κρίσιμες παραμέτρους, συμπεριλαμβανομένης της εκτόπισης του σκάφους, της ταχύτητας προσέγγισης, της γωνίας πρόσδεσης, του εύρους της παλίρροιας και των ορίων δομικού φορτίου, πριν συστήσει τις κατάλληλες διαστάσεις πρυμνοδέτη και τη σκληρότητα του σύνθετου υλικού. Αυτό διασφαλίζει ότι κάθε εγκατάσταση είναι βελτιστοποιημένη για πραγματικές επιχειρησιακές συνθήκες αντί για γενικές παραδοχές.

Προηγμένη Μηχανική Υλικών και Ελεγχόμενη Παραγωγή

Διατηρούμε αυστηρό έλεγχο στην επιλογή των πρώτων υλών και στις διαδικασίες σύνθεσης. Οι συνθέσεις καουτσούκ αναπτύσσονται για να επιτύχουν ακριβή χαρακτηριστικά σκληρότητας, αντοχής σε εφελκυσμό και επιμήκυνσης. Κάθε παρτίδα παραγωγής υποβάλλεται σε ολοκληρωμένο μηχανικό έλεγχο, συμπεριλαμβανομένης της επαλήθευσης της αντοχής σε εφελκυσμό, της μέτρησης της επιμήκυνσης, της βαθμονόμησης της σκληρότητας και της προσομοίωσης επιταχυνόμενης γήρανσης. Αυτή η επιστημονική προσέγγιση διασφαλίζει ομοιόμορφη συνέπεια απόδοσης σε όλες τις παρεχόμενες μονάδες.

PΑκρίβεια Κατασκευής και Συστήματα Διασφάλισης Ποιότητας

Η ακρίβεια των διαστάσεων είναι απαραίτητη για την αποτελεσματική εγκατάσταση και την κατανομή φορτίου. Οι διαδικασίες εξώθησης και χύτευσης μας τηρούν αυστηρές ανοχές για να διασφαλίσουν τη σωστή ευθυγράμμιση κατά τη στήριξη. Η επιθεώρηση της επιφάνειας εγγυάται την απουσία ρωγμών, κενών ή εσωτερικών ελαττωμάτων. Είναι διαθέσιμη ιχνηλάσιμη τεκμηρίωση ποιότητας για την υποστήριξη της μηχανικής επαλήθευσης και των απαιτήσεων προμηθειών.

Ευελιξία Προσαρμογής και Προσαρμοστικότητα Έργου

Ενώ τα τυπικά μεγέθη είναι άμεσα διαθέσιμα, η Hongruntong Marine προσφέρει προσαρμοσμένα ύψη, μήκη, επίπεδα σκληρότητας και διαμορφώσεις βιδών για να καλύψει συγκεκριμένες απαιτήσεις έργου. Είτε για την ανακαίνιση παλαιών υποδομών είτε για το σχεδιασμό νέων λιμενικών εγκαταστάσεων, παρέχουμε εξατομικευμένες λύσεις που υποστηρίζονται από τεχνικά σχέδια και συμβουλευτική.

Μακροπρόθεσμη Συνεργασία και Υποστήριξη Μετά την Πώληση

Δίνουμε έμφαση στη βιώσιμη συνεργασία με ναυπηγεία, διαχειριστές στόλων και λιμενικές αρχές. Η παροχή εφεδρικών τμημάτων, ενημερώσεις τεχνικής τεκμηρίωσης και βοήθεια στην αξιολόγηση της απόδοσης είναι διαθέσιμες καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος. Στόχος μας δεν είναι απλώς η παράδοση προϊόντων, αλλά η μακροπρόθεσμη επιχειρησιακή αξιοπιστία για τους πελάτες μας.

Συχνές Ερωτήσεις

1. Τι εύρος μεγεθών είναι διαθέσιμο για τους πρυμνοδέτες τύπου D;
Τα τυπικά ύψη κυμαίνονται συνήθως από 100 mm έως 500 mm. Μπορούν να παραχθούν προσαρμοσμένα μεγέθη και μήκη σύμφωνα με τις απαιτήσεις του έργου.

2. Τι επιλογές σκληρότητας προσφέρονται;
Οι συνήθεις τιμές σκληρότητας κυμαίνονται μεταξύ 60 και 80 Shore A. Η συγκεκριμένη σκληρότητα μπορεί να προσαρμοστεί για να ταιριάζει με τους υπολογισμένους απαιτούμενους δύναμης αντίδρασης.

3. Είναι οι πρυμνοδέτες τύπου D κατάλληλοι για τερματικούς σταθμούς πρόσδεσης υψηλής συχνότητας;
Ναι. Όταν επιλέγονται σωστά με βάση τους υπολογισμούς ενέργειας πρόσδεσης, λειτουργούν αξιόπιστα υπό επαναλαμβανόμενους κύκλους συμπίεσης.

4. Μπορούν να εγκατασταθούν τόσο σε επιφάνειες από χάλυβα όσο και από σκυρόδεμα;
Ναι. Η επίπεδη βάση στήριξης επιτρέπει την ασφαλή στερέωση με βίδες σε οπλισμένους σκυρόδετους τοίχους προβλήτων ή χαλύβδινες δομικές κατασκευές χρησιμοποιώντας ανθεκτικά στη διάβρωση αγκύρια.

5. Ποια είναι η αναμενόμενη διάρκεια ζωής;
Υπό μέτρια έως υψηλή επιχειρησιακή συχνότητα, η διάρκεια ζωής συνήθως υπερβαίνει τα 8-12 χρόνια, ανάλογα με τις περιβαλλοντικές συνθήκες και τις πρακτικές συντήρησης.
