Ανθεκτική κατασκευή από καουτσούκ Υποβρύχιο Fender Εξαιρετική Διασπορά Ενέργειας Ανθεκτικό στις καιρικές συνθήκες
Περιγραφή
Τα Submarine Fenders για εκτόξευση ακριβείας και υποστήριξη ειδικών σκαφών είναι σχεδιασμένα για να πληρούν τις αυστηρές απαιτήσεις των θαλάσσιων περιουσιακών στοιχείων υψηλής αξίας και υψηλής ευαισθησίας. Αυτά τα fenders χρησιμοποιούνται κατά τη διάρκεια ελεγχόμενης εκτόξευσης, τοποθέτησης και υποστηρικτικών λειτουργιών όπου η ανοχή παραμόρφωσης, η ομοιομορφία φορτίου και η λειτουργική σταθερότητα είναι κρίσιμης σημασίας για τη συνολική ασφάλεια του έργου.

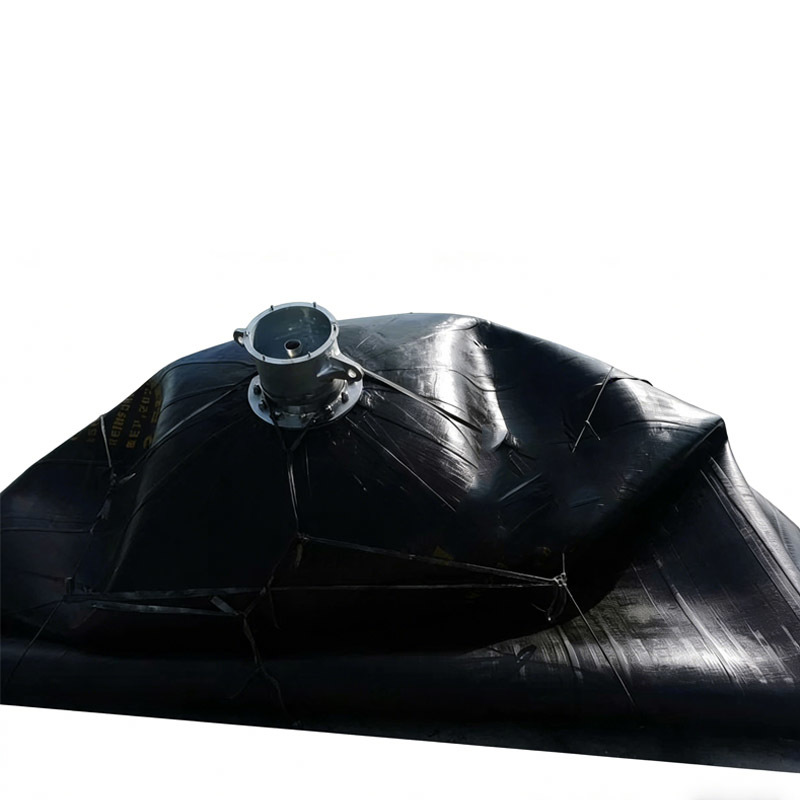

Τα Hongruntong Marine Precision Submarine Fenders κατασκευάζονται χρησιμοποιώντας ενώσεις θαλάσσιου καουτσούκ υψηλού συντελεστή σε συνδυασμό με βαθμονομημένα εσωτερικά στρώματα ενίσχυσης. Αυτή η δομή επιτρέπει στα fenders να επιτυγχάνουν χαμηλή διασπορά παραμόρφωσης υπό φορτίο, διασφαλίζοντας ότι τα κύτη των σκαφών υφίστανται ομοιόμορφη πίεση επαφής ακόμη και κατά τη διάρκεια μεταβατικών φάσεων, όπως η αρχική είσοδος στο νερό ή οι συνθήκες μερικής άνωσης.
Σε σύγκριση με τα τυπικά fenders βαρέως τύπου, αυτή η σειρά δίνει έμφαση στην προβλέψιμη συμπεριφορά συμπίεσης και την ακρίβεια διαστάσεων. Κάθε μονάδα fender παράγεται με αυστηρά ελεγχόμενη σκληρότητα και χαρακτηριστικά συμπίεσης, επιτρέποντας ακριβείς υπολογισμούς φορτίου και ελεγχόμενη απορρόφηση ενέργειας. Η ένωση καουτσούκ παρουσιάζει εξαιρετική αντοχή στην ερπυσμό, εξασφαλίζοντας σταθερή απόδοση τόσο υπό βραχυπρόθεσμα δυναμικά φορτία όσο και υπό μεσοπρόθεσμη στατική υποστήριξη.

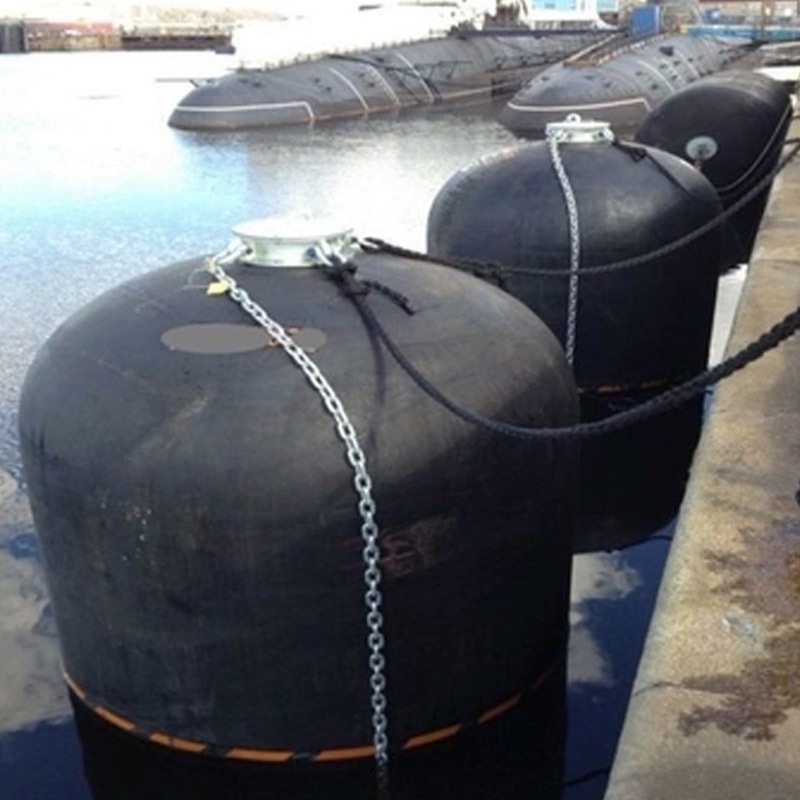

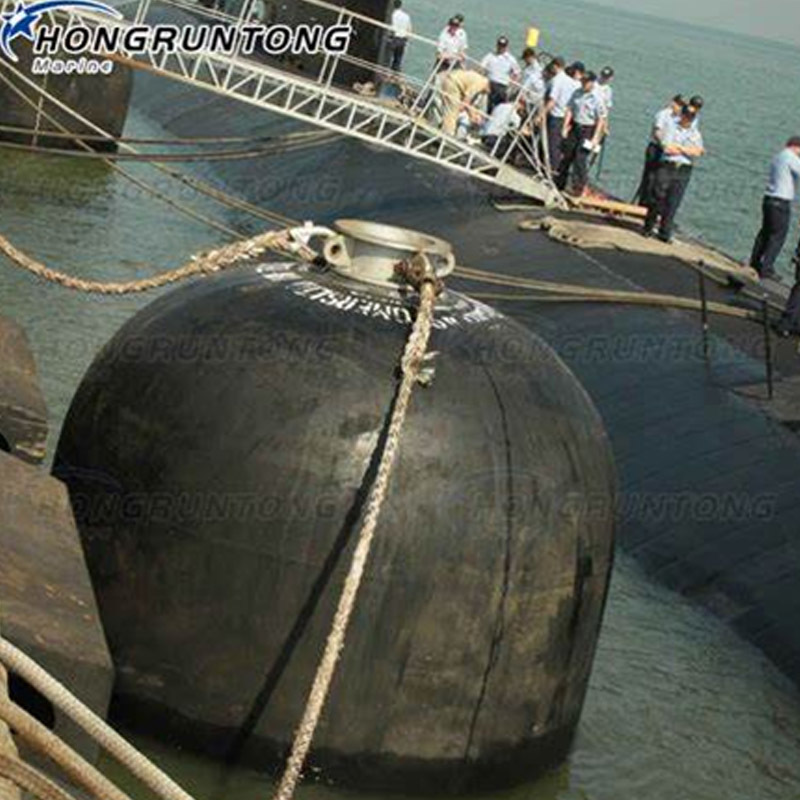

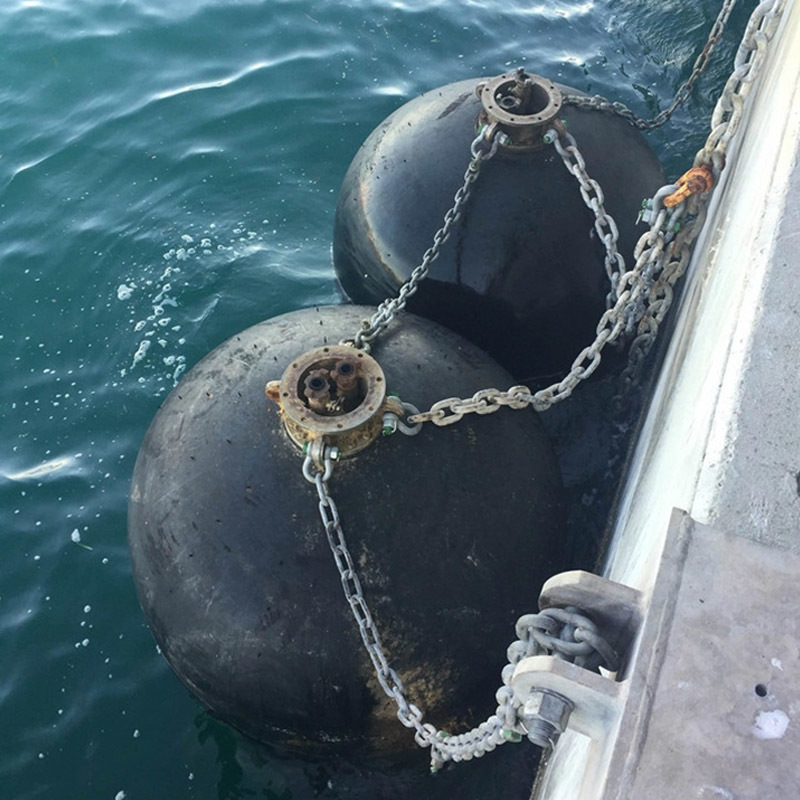

Λειτουργικά, αυτά τα Submarine Fenders χρησιμεύουν ως διεπαφές ελέγχου φορτίου ακριβείας μεταξύ των κύτων των σκαφών και των δομών εκτόξευσης ή υποστήριξης. Με την ελαχιστοποίηση των διακυμάνσεων του φορτίου και την αντιστάθμιση μικρών αποκλίσεων ευθυγράμμισης, μειώνουν σημαντικά τον κίνδυνο παραμόρφωσης του κύτους, ζημιάς στην επίστρωση και εσωτερικής δομικής καταπόνησης.
Αυτά τα fenders εφαρμόζονται ευρέως σε ειδικά ναυπηγεία σκαφών, εγκαταστάσεις ναυπηγικών κατασκευών, έργα ερευνητικών σκαφών και ελεγχόμενα περιβάλλοντα εκτόξευσης, όπου τα περιθώρια ασφαλείας και η επαναλαμβανόμενη απόδοση είναι απαραίτητα.
Μελέτη περίπτωσης
Ένα εξειδικευμένο ναυπηγείο ανέλαβε την ελεγχόμενη εκτόξευση ενός ωκεανογραφικού ερευνητικού σκάφους 4.200 τόνων εξοπλισμένου με ευαίσθητα ενσωματωμένα όργανα. Λόγω των αυστηρών ορίων παραμόρφωσης του κύτους και της υψηλής κατασκευαστικής αξίας, οι συμβατικές άκαμπτες υποστηρίξεις κρίθηκαν ακατάλληλες για τη λειτουργία εκτόξευσης.
Η Hongruntong Marine προμήθευσε Submarine Fenders ακριβείας με αυστηρά ελεγχόμενα χαρακτηριστικά συμπίεσης. Τα fenders τοποθετήθηκαν κατά μήκος της τροχιάς εκτόξευσης σε υπολογισμένα διαστήματα για να εξασφαλιστεί ομοιόμορφη μεταφορά φορτίου κατά τη διάρκεια της κίνησης του κύτους και της αρχικής μετάβασης της άνωσης.
Κατά τη διάρκεια της διαδικασίας εκτόξευσης, τα Submarine Fenders επέδειξαν σταθερή συμπεριφορά παραμόρφωσης και αποτελεσματική απορρόφηση ενέργειας. Τα δεδομένα παρακολούθησης του κύτους έδειξαν ότι η κατανομή του φορτίου παρέμεινε εντός των ορίων σχεδιασμού και δεν εντοπίστηκαν μη φυσιολογικές συγκεντρώσεις τάσεων. Το σκάφος εισήλθε στο νερό ομαλά χωρίς ζημιά στις επιστρώσεις του κύτους ή στις εσωτερικές δομές.
Μετά την επιχείρηση, το ναυπηγείο επιβεβαίωσε ότι τα fenders θα μπορούσαν να επαναχρησιμοποιηθούν για μελλοντικά ειδικά έργα σκαφών με παρόμοια εκτόπιση και παραμέτρους εκτόξευσης, παρέχοντας τόσο διασφάλιση ασφάλειας όσο και μακροπρόθεσμη οικονομική αξία.
Προδιαγραφές
| Όνομα προϊόντος |
Submarine Fenders |
| Υλικό |
SBR, NR |
| Διαθέσιμο μέγεθος |
3.3*10.6M |
| Αντοχή σε εφελκυσμό |
=> 18 MPA |
| Πυκνότητα |
90+/-5 |
| Χρώμα |
Μαύρο |
| Εφαρμογή |
Υποβρύχιο, φέρι, εξέδρες πετρελαίου και ούτω καθεξής |
| Σκληρότητα |
40-70 Shore A |
| Επιμήκυνση |
=> 400 |
| Αντοχή σε σχίσιμο |
=> 400 N/cm |
| Αντοχή θραύσης |
>310 |
|
Χημική αντοχή
|
Καύσιμο A: Χωρίς φθορά |
| Λάδι 3: Χωρίς φθορά |
| Λιπαντικό λάδι: Χωρίς φθορά |
| Λάδι κοπής: Χωρίς φθορά |
| Αραιωμένο HCL: Χωρίς φθορά |
Διάμετρος x
Μήκος |
Αρχικό
Εσωτερικό
Πίεση |
Πλοίο
Ακτίνα |
Νερό
Αναλογία |
Εγγυημένη
Ενέργεια
Απορρόφηση |
Αντίδραση
Δύναμη
στο GEA |
Κύτος
Πίεση
στο GEA |
Απόκλιση
στο GEA |
| (mm x mm) |
(kPa) |
(mm) |
(%) |
(kJ) |
(kN) |
(kPa) |
(%) |
| 1500 x 6100 |
50 |
3000 |
60% |
131 |
562 |
140 |
51% |
| 80 |
186 |
754 |
188 |
| 1700 x 7200 |
50 |
4000 |
65% |
167 |
682 |
137 |
47% |
| 80 |
239 |
918 |
184 |
| 2000 x 6000 |
50 |
4000 |
70% |
135 |
544 |
131 |
41% |
| 80 |
194 |
736 |
177 |
| 2500 x 5500 |
50 |
4500 |
65% |
225 |
769 |
135 |
41% |
| 80 |
322 |
1035 |
182 |
| 2500 x 7700 |
50 |
4500 |
70% |
326 |
1016 |
136 |
41% |
| 80 |
470 |
1368 |
183 |
| 3300 x 6500 |
50 |
4500 |
75% |
307 |
887 |
127 |
35% |
| 80 |
442 |
1203 |
173 |
| 3300 x 10600 |
50 |
5000 |
65% |
1003 |
2137 |
142 |
47% |
| 80 |
1429 |
2863 |
190 |
| 4500 x 9000 |
50 |
5000 |
60% |
1439 |
2401 |
138 |
46% |
| 80 |
2059 |
3228 |
185 |
| 4500 x 12000 |
50 |
6000 |
65% |
1977 |
3198 |
141 |
46% |
| 80 |
2819 |
4277 |
189 |
Χαρακτηριστικά
Κατανομή φορτίου ακριβείας
Σχεδιασμένο για την ελαχιστοποίηση της απόκλισης φορτίου μεταξύ των σημείων επαφής, εξασφαλίζοντας ομοιόμορφη υποστήριξη του κύτους κατά τη διάρκεια ευαίσθητων λειτουργιών.
Χαμηλή ανοχή παραμόρφωσης
Η προσεκτικά ελεγχόμενη σκληρότητα και δομή του καουτσούκ παρέχουν προβλέψιμη συμπίεση υπό φορτίο, κατάλληλη για απαιτήσεις μηχανικής ακριβείας.
Αντι-ερπυσμός
Η σύνθεση καουτσούκ αντιστέκεται στην μακροχρόνια ερπυσμό, διατηρώντας τη σταθερότητα των διαστάσεων κατά τη διάρκεια εκτεταμένων περιόδων υποστήριξης.
Σχεδιασμός υψηλού περιθωρίου ασφαλείας
Σχεδιασμένο με συντηρητικούς συντελεστές ασφαλείας για να φιλοξενήσει απροσδόκητες διακυμάνσεις φορτίου και λειτουργικές αβεβαιότητες.
Εφαρμογές
Εκτόξευση ειδικών σκαφών
Χρησιμοποιείται στην ελεγχόμενη εκτόξευση ερευνητικών σκαφών, ναυτικών πλοίων και άλλων θαλάσσιων περιουσιακών στοιχείων υψηλής αξίας.
Υποστήριξη ακριβείας κατά τη διάρκεια της κατασκευής
Παρέχει ελαστική υποστήριξη κατά τη διάρκεια των σταδίων εξοπλισμού ή τελικής συναρμολόγησης όπου η ευθυγράμμιση του κύτους είναι κρίσιμη.
Ναυτικά και κυβερνητικά έργα
Κατάλληλο για εφαρμογές που απαιτούν υψηλή αξιοπιστία, ελεγχόμενη παραμόρφωση και επαναλαμβανόμενη απόδοση.
Φάσεις δοκιμών και θέσης σε λειτουργία
Υποστηρίζει σκάφη κατά τη διάρκεια των δοκιμών στην αποβάθρα όπου εμφανίζονται μερική άνωση και μεταβαλλόμενα φορτία.
Γιατί να επιλέξετε την Hongruntong Marine
Εμπειρία με έργα υψηλής ευαισθησίας
Η Hongruntong Marine έχει συμμετάσχει σε έργα που αφορούν ειδικά σκάφη και θαλάσσιες εργασίες ακριβείας.
Αυστηρές ανοχές κατασκευής
Οι διαδικασίες παραγωγής ελέγχονται αυστηρά για να εξασφαλιστούν σταθερές μηχανικές ιδιότητες σε όλες τις μονάδες fender.
Δυνατότητα συνεργασίας μηχανικών
Υποστηρίζει στενή συνεργασία με ναυπηγεία και σχεδιαστές για τη βελτιστοποίηση της διάταξης των fenders και της απόδοσης φορτίου.
Μακροπρόθεσμη αξιοπιστία
Τα προϊόντα είναι σχεδιασμένα για επαναχρησιμοποίηση με ελάχιστη υποβάθμιση της απόδοσης σε πολλαπλούς κύκλους έργων.
Συχνές ερωτήσεις
1. Πώς ελέγχονται οι ανοχές παραμόρφωσης κατά την κατασκευή;
Κάθε fender παράγεται χρησιμοποιώντας ελεγχόμενες παραμέτρους χύτευσης και δοκιμάζεται για απόδοση συμπίεσης για να εξασφαλιστεί η συνέπεια.
2. Είναι αυτά τα fenders κατάλληλα για στρατιωτικά ή εμπιστευτικά έργα;
Ναι. Η Hongruntong Marine μπορεί να υποστηρίξει έργα που απαιτούν ενισχυμένο έλεγχο ποιότητας και περιορισμένο χειρισμό τεκμηρίωσης.
3. Μπορεί να προβλεφθεί η συμπεριφορά παραμόρφωσης πριν από την εγκατάσταση;
Ναι. Καμπύλες συμπίεσης και δεδομένα παραμόρφωσης φορτίου μπορούν να παρασχεθούν για την υποστήριξη των μηχανικών υπολογισμών.
4. Πώς συγκρίνονται αυτά τα fenders με τις άκαμπτες υποστηρίξεις όσον αφορά την ασφάλεια;
Τα ελαστικά fenders μειώνουν σημαντικά τις μέγιστες τάσεις και παρέχουν καλύτερη ανοχή στην κακή ευθυγράμμιση και τη διακύμανση του φορτίου.
5. Ποιο είναι το συνιστώμενο διάστημα επιθεώρησης;
Συνιστάται οπτική επιθεώρηση πριν και μετά από κάθε σημαντική λειτουργία, με περιοδικούς ελέγχους διαστάσεων για μακροχρόνια χρήση.
